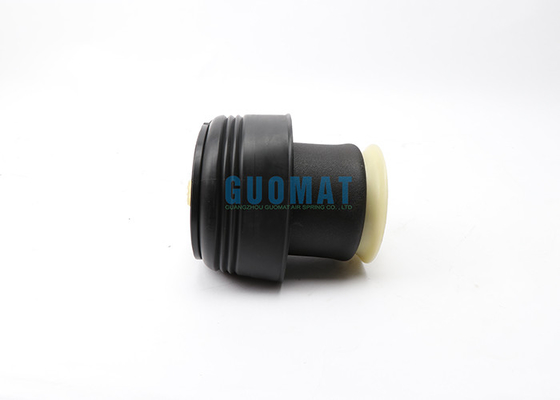

Phía sau trái / phải Bộ phận treo túi khí BMW BMW E70 37126790081

Phù hợp cho BMW 2007-2013 X5 E70 08-14 X6 E71

OEM trao đổi khác:

3712 6790 078, 37126773664, 37126774041, 37126776995, 37126783419, 37126783420, 37126790078, 37126790079, 37126790080, 37126790081, 37126790082, 371267900

37 12 6 790 078, 37 12 6 790 081 37 12 6 790 082, 37 12 6 790 083, 37 12 6 774 041, 37 12 6 783 419, 37 12 6 783 420, 37 12 6 773 664, 37 12 6 776 995.

Kích thước gói và trọng lượng:

Chọn giữa hai loại lò xo không khí

Loại dưới: Một lò xo không khí dưới đây có thể được thổi phồng hoặc xì hơi cho phù hợp với độ cứng mong muốn của bạn. Giữa hai loại lò xo không khí, loại này cung cấp khả năng xử lý tải tốt hơn vì kích thước lớn hơn. Loại này là một lựa chọn tốt nếu bạn đang tìm kiếm một lò xo không khí có thể cung cấp cho bạn khả năng nâng được cải thiện ở áp suất không khí thấp hơn. Một lò xo không khí dưới đây thường được sử dụng cho các ứng dụng nặng như xe tải và xe kéo. Tuy nhiên, loại này có thể không phù hợp để sử dụng trên xe hơi, chỉ có thể phù hợp với các cơ cấu treo có kích thước nhỏ hơn.

Kiểu tay áo: Một lò xo không khí kiểu tay áo được thiết kế để có kích thước nhỏ hơn so với đối tác dưới đây. Nếu bạn có một chiếc xe không thể phù hợp với một cái gì đó lớn như lò xo không khí bên dưới, thì bạn nên đi cho loại tay áo thay thế. Điều này không hoạt động tốt khi nói đến tải nặng, mặc dù.

Hướng dẫn lắp đặt túi khí phía sau BMW BMW X5 (E70 / F15) X6 (E71 / F16) 37126790081 (hướng dẫn đồ họa)

Cài đặt đúng là rất quan trọng đối với trải nghiệm và tận hưởng những lợi ích của hệ thống này. Vui lòng dành chút thời gian để đọc các hướng dẫn cài đặt này trước khi bạn bắt đầu cài đặt các thành phần này trên xe của mình. Việc tháo gỡ và lắp đặt các sản phẩm treo khí chỉ có thể được thực hiện bởi các chuyên gia có trình độ.

Cũng cần lưu ý tất cả các biện pháp an toàn cần thiết khi lắp đặt hệ thống treo khí mới. Điều này bao gồm nâng và bảo vệ xe đúng cách và cách ly tất cả năng lượng dự trữ để ngăn ngừa thương tích cá nhân hoặc thiệt hại tài sản.

CẢNH BÁO: Hệ thống treo khí nén chịu áp lực (tối đa 10 bar, hoặc 150 lbf / in). Trước khi tháo gỡ, xác minh rằng áp suất đã được giải phóng và ngắt kết nối nguồn với hệ thống treo khí. Không cho phép bụi hoặc dầu mỡ xâm nhập vào hệ thống. Luôn đeo bảo vệ tay, tai và mắt tiêu chuẩn khi bảo dưỡng hệ thống treo khí.

Thông tin chung:

Không lưu trữ trong môi trường dưới 5 ° F (-15 ° C) hoặc trên 122 ° F (50 ° C).

Tránh làm hỏng đường không khí và dây cáp.

Việc tháo gỡ và lắp đặt chỉ nên được thực hiện bởi nhân viên có trình độ đầy đủ.

Sử dụng phần mềm chẩn đoán của nhà sản xuất xe hơi.

THẬN TRỌNG: Không làm việc theo cách được chỉ định trong hướng dẫn hoặc theo thứ tự khác có thể dẫn đến thiệt hại cho xe và hệ thống treo khí.

CẢNH BÁO: Để tránh đoản mạch khi vận hành các linh kiện điện tử, hãy tham khảo hướng dẫn sử dụng để tìm hiểu cách ngắt kết nối pin.

CẢNH BÁO: Để biết chính xác đỉnh và các hướng dẫn bảo dưỡng, an toàn và bảo dưỡng khác trên xe, vui lòng tham khảo hướng dẫn sử dụng của chủ sở hữu, hướng dẫn sử dụng dịch vụ hoặc đại lý xe hơi. Nếu không có đủ hỗ trợ, trong mọi trường hợp bạn không nên thực hiện bất kỳ công việc nào dưới xe, nếu không nó có thể gây thương tích cá nhân nghiêm trọng hoặc tử vong.

Tháo gỡ lò xo

1. Đặt tay lái thẳng về phía trước.

2. Nâng xe lên.

3. Tháo bánh sau. (Hình A)

Hình A

4. Tháo các ốc vít và bảng bên dưới bên phải của xe để lộ khối van treo khí của xe. (Hình B)

Hình B

5. Xác định vị trí khối van và từ từ tháo đường khí để xì hơi lò xo. Khi xem khối van, ống khí bên phải sẽ xì hơi lò xo không khí bên phải, trong khi ống khí bên trái sẽ xì hơi lò xo không khí bên trái. (Hình C)

Hình C

6. Nhấn hai tab khóa và đẩy piston phía dưới lên và tháo piston phía dưới ra khỏi ghế lò xo không khí phía dưới. (Hình D, E)

Hình dung

Hình E

7. Xoay ngược chiều kim đồng hồ khoảng 90 độ để tháo đỉnh lò xo không khí. Sau đó kéo ra không khí mùa xuân. (Hình F, G)

Hình F

Hình G

8. Tháo đường khí ra khỏi lò xo không khí. Tháo đầu nối đường khí ra khỏi ống khí và vứt bỏ. (Hình H, I)

Hình H

Hình I

Lắp đặt lò xo không khí

CẢNH BÁO: Trong quá trình cài đặt, siết chặt tất cả các đai ốc và bu lông theo thông số kỹ thuật của nhà sản xuất.

CẢNH BÁO: Không tháo ống khí ra khỏi lò xo không khí. Làm như vậy có thể dẫn đến thiệt hại và / hoặc bảo hành không hợp lệ. Tháo pin vận chuyển màu trắng khỏi khớp nối không khí mới và chèn đường khí cho đến khi nó được ngồi hoàn toàn.

1. Trình tự cài đặt là đảo ngược của việc loại bỏ lò xo không khí.

2. Tháo pin vận chuyển màu trắng khỏi khớp nối không khí mới và chèn đường khí. Nhẹ nhàng kéo đường khí trở lại để xác nhận rằng đường khí đã được đặt hoàn toàn.
