Túi khí cao su khí nén FD 1710-25 RS, loại hai nếp gấp, có vòng đệm

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Trung Quốc
Hàng hiệu:	GUOMAT
Chứng nhận:	ISO/TS16949:2009
Số mô hình:	2H7203

Thanh toán:

Số lượng đặt hàng tối thiểu:	6 cái
Giá bán:	có thể đàm phán
chi tiết đóng gói:	Hộp Carton mạnh hoặc khi khách hàng cần
Thời gian giao hàng:	3-7 ngày làm việc
Điều khoản thanh toán:	L/C,D/A,D/P,T/T
Khả năng cung cấp:	1000 chiếc / tuần

Tiếp xúc

Chi tiết sản phẩm

Tên sản phẩm:	Lò xo không khí cao su	Trạng thái:	Thương hiệu mới
Phạm vi nhiệt độ:	-40°C đến +70°C	Ứng dụng:	Đối với máy công nghiệp
Contitech:	FD 1710-25 RS	Kiểu:	Loại kép
Bu lông:	24 chiếcx3/8-24UNF	Bảo hành:	1 năm
Làm nổi bật:	Ống phun khí cao su , Lôi khí gấp đôi , Lò xo khí có vòng đệm

Túi khí cao su khí nén FD 1710-25 RS, loại hai nếp gấp, có vòng đệm

Túi khí cao su khí nén GUOMAT 2H520217 là lò xo khí hai nếp gấp chịu tải nặng, được thiết kế cho các ứng dụng truyền động khí nén công nghiệp, cách ly rung động, hấp thụ sốc và nâng.

Thông số kỹ thuật sản phẩm

Mã sản phẩm GUOMAT: 2H520217
Loại: Lò xo khí hai nếp gấp
Bảo hành: 1 Năm
Chất liệu: Cao su và Thép

Mã OEM tương ứng

CONTITECH FD1710-25

CONTITECH FD 1710-25

CONTITECH FD1710-25 RS

CONTITECH FD 1710-25 RS

FIRESTONE STYLE 29

FIRESTONE W01-358-7203

FIRESTONE W01 358 7203

FIRESTONE W013587203

Kích thước kỹ thuật

Đường kính mặt bích	20,35 inch / 516,89 mm
Đường kính ngoài tối đa	22,75 inch / 577,85 mm
Bu lông	24 chiếc x 3/8-24 UNF
Khoảng cách tâm giữa các bu lông	19,0 inch / 482,6 mm
Chiều cao tối đa	13,2 inch / 335,28 mm
Chiều cao tối thiểu	3,3 inch / 83,82 mm

Dữ liệu hiệu suất - Đặc tính Áp suất so với Tải trọng

Áp suất (psi)	40	60	80	100	120	Thể tích V (in³)
Lực (Tải trọng) (lbs)	10580	15860	21150	26440	31730	2820
Độ cứng lò xo (lbs/in)	2814	4027	5266	6299	7417
Tần số tự nhiên (Hz)	1,6	1,6	1,6	1,5	1,5

Hiệu suất Chiều cao so với Tải trọng

Áp suất (psi)	20	40	60	80	100	120	Thể tích (in³)
Chiều cao H 10"	5020	10040	15050	20070	25090	30110	2943
Chiều cao H 8"	5920	11840	17760	23680	29600	35520	2407
Chiều cao H 6"	6490	12990	19480	25970	32460	38960	1781
Chiều cao H 4"	7010	14020	21020	28030	35040	42050	1076

Hướng dẫn lắp đặt & lựa chọn

Trước khi thay thế lò xo khí công nghiệp hiện có, vui lòng xác minh các thông số kỹ thuật sau:

Mã bộ phận gốc và mẫu lò xo khí
Chiều cao tổng thể và chiều cao làm việc tối đa/tối thiểu
Đường kính ngoài tối đa
Kích thước bu lông lắp và khoảng cách lỗ bu lông
Cấu hình đầu vào khí
Áp suất hoạt động yêu cầu
Hành trình khả dụng
Tải trọng làm việc tối đa
Không gian lắp đặt và các bộ phận xung quanh

Không vượt quá giới hạn áp suất hoặc hành trình khuyến nghị của nhà sản xuất. Cần sử dụng các bộ giới hạn hành trình cơ học thích hợp khi cần thiết để ngăn ngừa sự kéo dài hoặc nén quá mức.

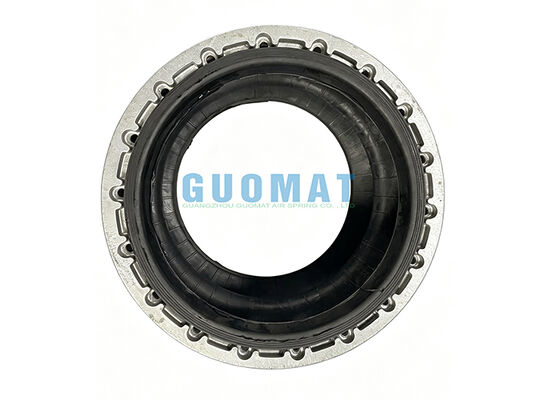

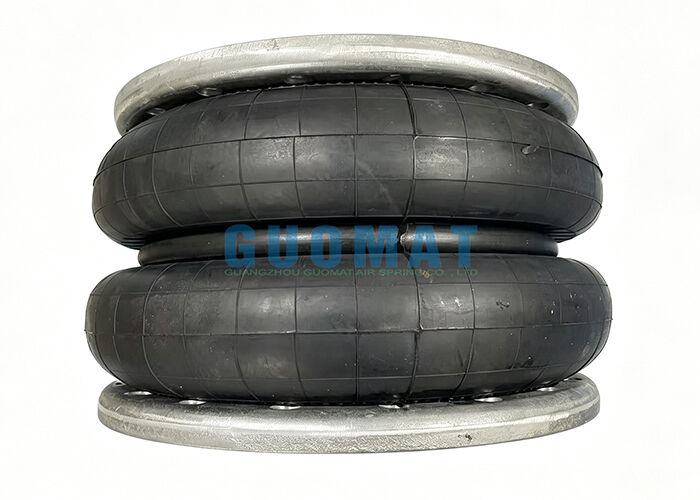

Hình ảnh sản phẩm
