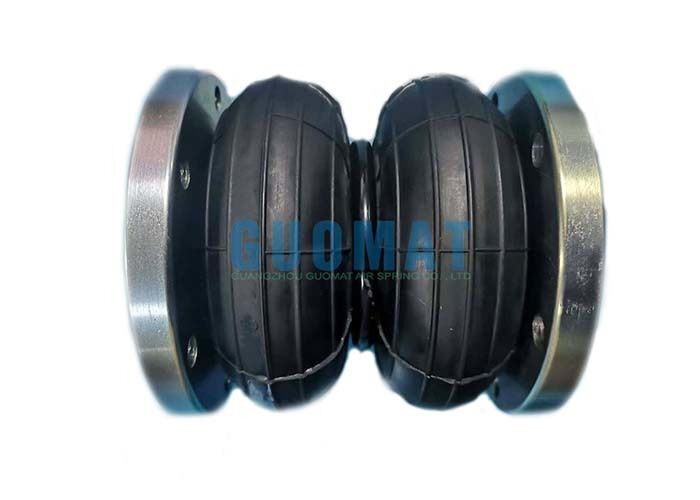

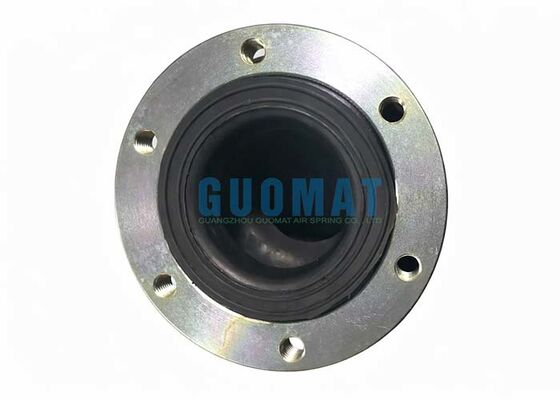

2H160166 Giảm xóc khí công nghiệp dạng xoắn kép hành trình 108mm

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Quảng Đông, Trung Quốc
Hàng hiệu:	GUOMAT
Chứng nhận:	ISO/TS16949:2009
Số mô hình:	2H160166

Thanh toán:

Số lượng đặt hàng tối thiểu:	6 cái
Giá bán:	$99.9-159.9/pc
chi tiết đóng gói:	Hộp Carton mạnh hoặc khi khách hàng cần
Thời gian giao hàng:	2-8 ngày làm việc
Điều khoản thanh toán:	T/T, Công Đoàn Phương Tây, L/C
Khả năng cung cấp:	1000 chiếc / tuần

Tiếp xúc

Chi tiết sản phẩm

Vật liệu:	Cao su + thép	Ứng dụng:	Thiết bị công nghiệp
Vật mẫu:	Có sẵn	Gói vận chuyển:	thùng carton
Hoạt động:	đầy khí	Guomat:	2H160166
Làm nổi bật:	Xuân không khí công nghiệp gấp đôi , Giảm xóc khí hành trình 108mm , Bóng hơi công nghiệp có bảo hành

2H160166 Lò xo hơi công nghiệp dạng đôi 108mm hành trình Giảm xóc khí

Tổng quan sản phẩm

Lò xo hơi 2H160166 có thiết kế dạng đôi (loại 2H), mang lại khả năng chịu tải cao hơn và độ ổn định theo chiều dọc được cải thiện so với cấu trúc dạng đơn. Sử dụng khí nén làm môi trường đàn hồi, nó mang lại chuyển động êm ái, cách ly rung động hiệu quả và độ cứng có thể điều chỉnh cho nhiều ứng dụng công nghiệp khác nhau.

Thông số kỹ thuật

Đường kính mặt bích trên	160mm
Lỗ ren mặt bích trên	6 chiếc XM10
Khoảng cách tâm các lỗ ren mặt bích trên	135mm
Đường kính mặt bích dưới	146mm
Lỗ ren mặt bích dưới	6 chiếc XM10
Khoảng cách tâm các lỗ ren mặt bích dưới	135mm
Đường kính ngoài tối đa	175mm
Chiều cao tự nhiên	166mm
Chiều cao tối thiểu	82mm
Chiều cao tối đa	190mm
Hành trình	108mm

Dữ liệu tải trọng và hiệu suất

Chiều cao lắp đặt (mm)	Khả năng chịu tải ở áp suất nạp (MPa)							Thể tích ở 0.7MPa (dm³)
	0.2 MPa	0.3 MPa	0.4 MPa	0.5 MPa	0.6 MPa	0.7 MPa	0.8 MPa
82	364	538	713	892	1071	1251	1430	0.86
116	262	397	537	674	815	950	1095	1.27
150	190	290	391	490	597	700	802	1.64
166	149	237	325	413	502	593	684	1.77
190	76	128	180	233	287	342	398	1.92
201	23	55	83	111	148	183	220	1.95

Độ cứng và tần số ở chiều cao thiết kế
Áp suất nạp (MPa)	0.2	0.3	0.4	0.5	0.6	0.7	0.8
Độ cứng theo chiều dọc (Kg/cm)	39	54	72	89	107	125	138
Tần số tự nhiên (Hz)	2.56	2.4	2.35	2.33	2.31	2.3	2.25
Tần số tự nhiên (cpm)	154	144	141	140	139	138	135

Các tính năng chính

Thiết kế dạng đôi chịu tải cao: Cấu trúc ống xếp hai lớp tăng thể tích khí hiệu dụng và cung cấp khả năng chịu tải được cải thiện trong khi vẫn duy trì chiều cao lắp đặt nhỏ gọn.
Hành trình hiệu dụng 108mm: Cung cấp hành trình theo chiều dọc đủ để hấp thụ rung động, cân bằng máy và truyền động tuyến tính hành trình ngắn.
Ống xếp cao su gia cố bền bỉ: Được sản xuất từ vật liệu đàn hồi nhiều lớp gia cố bằng sợi để đảm bảo chống mỏi, nứt và chu kỳ áp suất.
Độ cứng và chiều cao có thể điều chỉnh: Áp suất khí có thể được điều chỉnh để tinh chỉnh khả năng hỗ trợ tải, hiệu suất cách ly rung động và chiều cao hoạt động.
Hoạt động không cần bảo trì: Không giống như lò xo cơ học, lò xo hơi yêu cầu bảo trì tối thiểu và mang lại tuổi thọ cao hơn trong điều kiện hoạt động thích hợp.

Bản vẽ sản phẩm
