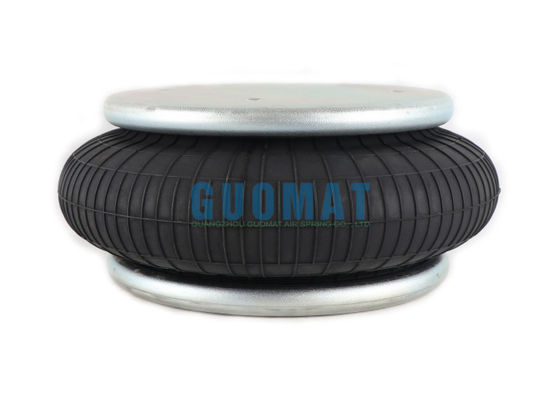

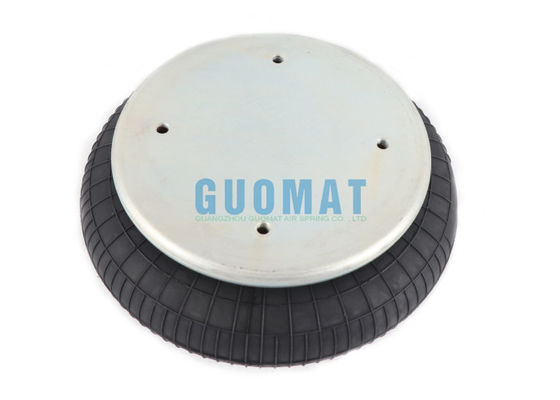

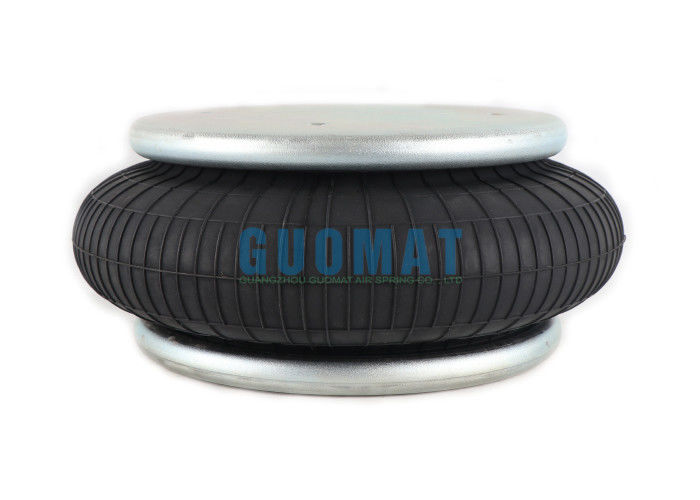

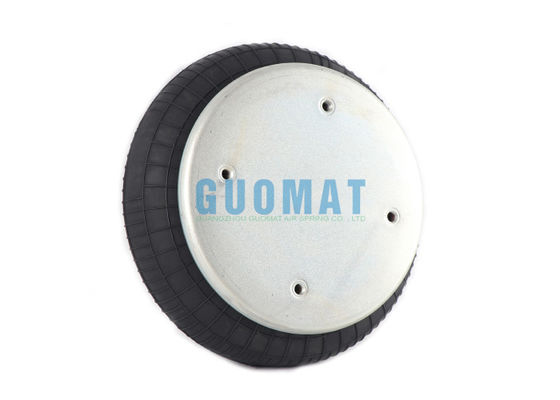

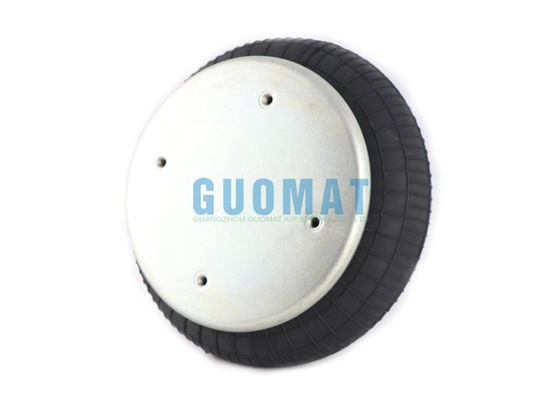

FS330-14 Túi khí công nghiệp Contitech 1B330 Lò xo khí tấm thép cách ly hành trình 55mm-160mm

FS330-14 Contitech túi khí công nghiệp 1B330 Bảng thép Air Spring Isolator 55mm-160mm Stroke

Chi tiết sản phẩm

Loại:Gỗ khí treo không khí một vòng

Thương hiệu: GUOMAT

Tình trạng:Mới hoàn toàn

Vật liệu: cao su + thép

Bảo hành: 12 tháng

Thời gian giao hàng: Khoảng 2 - 8 ngày làm việc sau khi nhận được thanh toán của bạn

Số OEM: Contitech FS330-14

Số OEM: Contitech FS 330-14

Số OEM: Contitech FS330-14 CI

Số OEM: Contitech FS 330-14 CI

Số sản phẩm: Contitech FS330-14 CI 1/4NPTF

Số OEM: Contitech FS 330-14 CI 1/4NPTF

Dữ liệu kỹ thuật

Chiều kính tấm nắp trên: 231mm

Thiết bị khí: 1/4NPFT

lỗ có sợi trên tấm nắp trên cùng: 3pcs 3/8-16UNC

Khoảng cách trung tâm giữa các lỗ trục trên tấm nắp: 157.5mm
Khoảng cách trung tâm giữa các lỗ trục trên tấm nắp: 78,8mm
Khoảng cách giữa các lỗ trục trục và lỗ khí: 73mm

Chiều kính tấm nắp dưới: 231mm

lỗ sợi trên tấm nắp dưới: 4pcs 3/8-16UNC

Khoảng cách trung tâm giữa các lỗ trục trên tấm nắp dưới: 157,5mm

Các bóng cao su max.outerdiameter: 325mm

FS330-14 Contitech Air Spring

Khóa rung ∆ Giá trị đặc điểm động
Chiều cao thiết kế H: khuyến cáo 140mm, tối thiểu 120mm

Ứng dụng khí nén ∆ Giá trị đặc tính tĩnh
Lực F [kN]

Ứng dụng các suối không khí công nghiệp trên máy sàng lọc bê tông

The application of industrial air springs on concrete screening machines is an efficient and increasingly common solution to address the many challenges of traditional metal or rubber springs in vibration reduction, cách ly rung, bảo vệ thiết bị và hiệu quả sàng lọc.

1. Hiệu suất giảm rung động tuyệt vời và cách ly rung động

Độ cách ly rung tần số thấp và hiệu quả cao: Các lò xo không khí có tần số tự nhiên rất thấp (thường được thiết kế ở 1-3 Hz hoặc thậm chí thấp hơn),có thể cô lập hiệu quả các rung động tần số trung bình và thấp (thường trong phạm vi 5-25 Hz) được tạo ra bởi hoạt động của máy sàng lọc bê tôngĐiều này làm giảm đáng kể năng lượng rung chuyển đến nền tảng và các cấu trúc xung quanh.

Tỷ lệ damping cao: Bản thân không khí và các cấu trúc bên trong (như lỗ ga) có thể cung cấp damping tốt,ức chế hiệu quả âm thanh của máy màn hình khi nó bắt đầu và ngừng đi qua vùng cộng hưởng và trong quá trình hoạt động, làm giảm hiện tượng "đánh đấm" và làm cho máy màn hình hoạt động trơn tru hơn.

Đặc điểm không tuyến tính: Độ cứng của nó tăng lên với sự gia tăng tải trọng,giúp duy trì các đặc điểm rung động tương đối ổn định khi tải trọng máy màn hình thay đổi (chẳng hạn như biến động tốc độ cấp).

2. tự động cân bằng và kiểm soát chiều cao

Bồi thường cho sự lắng đọng / biến dạng nền tảng: Thông qua van cao hoặc thiết bị điều chỉnh áp suất đơn giản,mùa xuân không khí có thể tự động hoặc bằng tay điều chỉnh chiều cao để bù đắp cho sự lắng đọng không đồng đều hoặc biến dạng của nền tảng, đảm bảo rằng thân màn hình luôn ở mức, điều này rất quan trọng đối với hiệu quả sàng lọc và tuổi thọ của thiết bị.

Điều chỉnh với thay đổi tải: Khi số lượng tích lũy vật liệu trên màn hình thay đổi,mùa xuân không khí có thể tự động điều chỉnh áp suất không khí bên trong để duy trì chiều cao của máy màn hình cơ bản không thay đổi và đảm bảo sự ổn định của góc màn hình.

3Cải thiện hiệu quả sàng lọc và chất lượng sản phẩm

Các thông số rung động ổn định: Hoạt động trơn tru và kích thước và tần số ổn định là cơ sở cho việc sàng lọc hiệu quả. The excellent vibration isolation and stability provided by the air spring ensure that the material on the screen obtains a more ideal throwing motion and reduces the phenomenon of hole blocking and mesh sticking.

Mở rộng tuổi thọ của màn hình: Giảm tác động và rung động không cần thiết và giảm thiệt hại mệt mỏi cho màn hình.

4. Bảo vệ thiết bị và cấu trúc

Bảo vệ cấu trúc nền tảng: Giảm đáng kể tải năng động truyền đến nền tảng và giảm nguy cơ tổn thương do mệt mỏi cho cấu trúc nhà máy,Bàn khung của nền tảng hỗ trợ hoặc thiết bị di động.

Mở rộng tuổi thọ của màn hình: Giảm rung động truyền đến cấu trúc hỗ trợ và hệ thống truyền động của màn hình chính nó, giảm căng thẳng của các thành phần chính (đối với vòng bi, kích thích,hàn khung màn hình), và kéo dài tuổi thọ tổng thể của thiết bị.

Giảm tiếng ồn: Cách riêng biệt rung động hiệu quả cũng có nghĩa là giảm sự truyền tải tiếng ồn cấu trúc và cải thiện môi trường làm việc.

5. Khả năng chịu tải mạnh mẽ và độ cứng điều chỉnh

Một mùa xuân không khí duy nhất có thể mang nhiều tấn hoặc thậm chí hàng chục tấn tải, rất phù hợp với các máy sàng lọc bê tông lớn và nặng.

Bằng cách điều chỉnh áp suất không khí làm việc,độ cứng (khả năng chịu tải) của mùa xuân không khí có thể được điều chỉnh dễ dàng để phù hợp với trọng lượng và các đặc điểm động của màn hình chính xác hơn.

Mô tả ngắn gọn về nguyên tắc hoạt động

Mùa xuân không khí được lắp đặt giữa cơ sở (hoặc hộp màn hình) của máy sàng lọc và nền tảng (hoặc khung hỗ trợ).

Không khí nén được lấp đầy vào một buồng kín bao gồm túi khí cao su và các bộ phận kim loại (nắp trên, piston).

Túi khí cao su mở rộng và biến dạng dưới tác động của áp suất không khí, cung cấp hỗ trợ và độ đàn hồi.

Khi màn hình rung động, lò xo khí hấp thụ năng lượng rung động thông qua biến dạng túi khí cao su và nén / mở rộng không khí bên trong.

Van độ cao (không cần thiết): được kết nối giữa các túi khí liền kề hoặc giữa túi khí và điểm cố định. Khi độ cao của màn hình thay đổi do thay đổi tải hoặc nền tảng không đồng đều,van chiều cao tự động mở/khép, bơm hoặc làm giảm túi khí, và duy trì chiều cao thiết lập.

Chúng tôi tự hào cung cấp các bồn phun không khí thay thế chất lượng cao nhất vượt quá yêu cầu của OEM.
