| Nguồn gốc: | Quảng Đông, Trung Quốc |
| Hàng hiệu: | GUOMAT |
| Chứng nhận: | ISO/TS16949:2009 |
| Số mô hình: | FD 120-17 |
| Số lượng đặt hàng tối thiểu: | 6 CÁI |
|---|---|
| Giá bán: | $59.9-69.9/pc |
| chi tiết đóng gói: | hộp carton mạnh mẽ hoặc khi khách hàng cần |
| Thời gian giao hàng: | 2-8 ngày làm việc |
| Điều khoản thanh toán: | T / T, Western Union, L / C |
| Khả năng cung cấp: | 1000 CÁI / TUẦN |
| Vật liệu cao su: | Cao Su Chất Lượng Cao | Bảo hành nhà sản xuất: | 1 năm |
|---|---|---|---|
| đóng gói: | thùng carton/thùng carton | Lỗ khí: | G3/4 |
| Loại lò xo: | Gấp đôi phức tạp | Phong cách Bellows: | Lò xo không khí công nghiệp |
| Vít: | M8 | áp suất tối thiểu: | 0 thanh |
| Làm nổi bật: | Lò xo không khí đôi cao su,Lò xo không khí đôi biến đổi FD 120-17 |
||

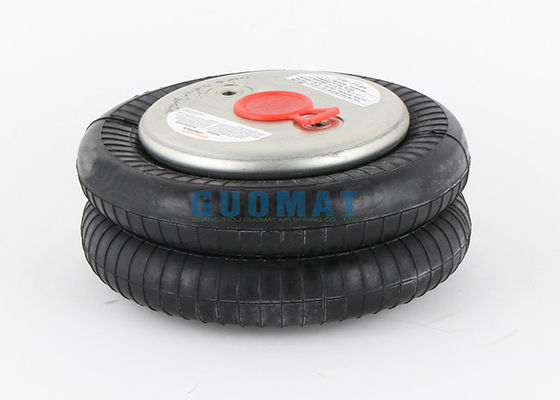

FD 120-17 CI Ống thổi khí đầu vào G3/4 Contitech Cao su Lò xo khí hai lớp
Mô tả sản phẩm
Số hiệu OEM
Contitech: FD 120-17 CI
2682 030000
B-osch: 822419042
Dunlop(FR) :SO 8201
Festo: EB-215-155
| Nhiệt độ làm việc | -40°C đến +70°C |
| Kiểm tra lỗi | ≥3 triệu |
| Đường kính tấm trên | 135mm |
| Đường kính tấm dưới | 135mm |
| Lỗ khí / Cửa hút khí | G3/4 |
| Đường kính tự nhiên của ống thổi cao su | 189mm |
| Chiều cao nén | 79mm |
| Chiều cao thiết kế | 178mm-203mm |
| Vít (Đai ốc) tấm trên | 2XM8X1.25 |
| Vít (Đai ốc) tấm dưới | 2XM8X1.25 |
| Khoảng cách tâm vít của tấm trên | 70mm |
| Khoảng cách tâm vít của tấm dưới | 70mm |
M8=25Nm
G3/4=50Nm
| Áp suất tối thiểu 0bar |
| Lực hồi về chiều cao tối thiểu ≤200N |
| Tổng trọng lượng với các tấm kẹp 2.3kg |
Giá trị đặc tính động học cách ly rung
|
Áp suất P ［bar］ |
3 |
4 |
5 |
6 |
7 |
8 |
VoI.［I］ |
|
Lực (Tải) ［KN］ |
3.8 |
5.2 |
6.5 |
8.0 |
9.3 |
10.6 |
3.2 |
|
Tỷ lệ lò xo ［N/CM］ |
600 |
830 |
1060 |
1290 |
1520 |
1750 |
|
|
Tần số tự nhiên ［HZ］ |
2.1 |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
|
Áp suất P |
［bar］ |
3 |
4 |
5 |
6 |
7 |
8 |
VoI.［I］ |
|
Chiều cao H(mm) |
200 |
3.4 |
4.8 |
5.9 |
7.3 |
8.5 |
9.7 |
3.4 |
|
180 |
4.2 |
5.7 |
7.1 |
8.6 |
10.1 |
11.5 |
3.1 |
|
|
160 |
4.9 |
6.5 |
8.1 |
9.9 |
11.5 |
13.1 |
2.8 |
|
|
140 |
5.5 |
7.2 |
9.1 |
11.0 |
12.7 |
14.5 |
2.4 |
|
|
120 |
6.0 |
7.9 |
9.9 |
12.0 |
14.0 |
15.8 |
2.1 |
|
|
100 |
6.4 |
8.5 |
10.7 |
12.9 |
15.1 |
17.0 |
1.6 |
|
|
80 |
6.8 |
9.1 |
11.3 |
13.7 |
16.0 |
17.9 |
1.2 |
Vận hành
Do cấu tạo linh hoạt của chúng, việc lắp đặt ống thổi khí ít quan trọng hơn so với các xi lanh khí nén thông thường, thường yêu cầu cố định và dẫn hướng cứng nhắc và chỉ cung cấp vị trí trục của các tấm cuối có thể bị lệch tối đa 10mm.
Khi có áp suất, ống thổi khí sẽ đi theo đường có ít lực cản nhất. Theo đó, cần cẩn thận với hình học lắp đặt trong các ứng dụng góc.
Khi giảm áp suất, ống thổi khí sẽ phù hợp với không gian nhỏ đến ngạc nhiên, đặc biệt hữu ích để kẹp hoặc di chuyển các tải có hình dạng kỳ lạ hoặc rất nặng.
Trong quá trình vận hành, nên không để thiết bị bị "chạm đáy" hoặc đạt đến chiều cao tối đa của nó. Có thể sử dụng các thiết bị cơ học khác nhau để đạt được điều này.
