16'X2 Gấp đôi cao su Bellow W01-R58-4023 Firestone Air Spring Actuator

Bộ truyền động lò xo khí Firestone 16''X2 Double Convoluted Rubber Bellow W01-R58-4023

Mô tả sản phẩm

Thương hiệu: GUOMAT

GUOMAT NO.: 16X2

Chất liệu: Cao su chất lượng cao

Bảo hành: 12 tháng

Xuất xứ: Quảng Châu, Trung Quốc
Hình dạng: Loại lượn sóng
Loại: Túi khí công nghiệp bằng cao su

FirestoneSố Bellow: 16X2 / 16''X2

Mã phụ tùng Firestone: W01R584023 / W01 R58 4023 / W01-R58-4023

Mã phụ tùng Dunlop: SP1129 / SP 1129

Dữ liệu kỹ thuật

Đường kính ngoài tự nhiên của Bellow cao su: 430mm/17inch

Đường kính danh nghĩa: 184mm/7.2inch

Số vòng lượn: 2

Chiều cao tối thiểu: 77mm/3inch


Lò xo khí lượn sóng kép được sử dụng trong Máy in

Ứng dụng cốt lõi: cách ly và giảm chấn rung
Thách thức: Có một số lượng lớn các bộ phận quay và chuyển động qua lại tốc độ cao (con lăn, bánh răng, thiết bị cấp giấy, con lăn mực/bọt) bên trong máy in, cũng như các rung động truyền từ bên ngoài (rung động mặt đất, thiết bị khác), rất dễ tạo ra rung động. Những rung động này có thể gây ra các vấn đề nghiêm trọng về chất lượng như "vệt mực" (bóng ma), đăng ký sai, biến dạng chấm và bóng ma.
Giải pháp: Lò xo khí lượn sóng kép được lắp đặt ở các bộ phận quan trọng như bộ phận in, thiết bị cấp giấy, thiết bị thu giấy và thiết bị sấy (thường ở dưới đế hoặc khung máy).

Ưu điểm của việc lắp đặt lò xo khí
1. Tần số tự nhiên cực thấp: Nó có thể cách ly hiệu quả các rung động tần số trung bình và cao và giảm đáng kể năng lượng rung truyền đến bộ phận in và giấy.
2. Đặc tính giảm chấn tuyệt vời: Bản thân không khí và cấu trúc bên trong cung cấp khả năng giảm chấn tốt, có thể nhanh chóng làm giảm rung động và tránh khuếch đại cộng hưởng.
3. Độ nhạy cao: Nó cũng có thể phản ứng với các rung động nhỏ và cung cấp hiệu ứng cách ly.
4. Bảo vệ các bộ phận chính xác: Giảm tác động của rung động lên ổ trục, bánh răng, động cơ và các linh kiện điện tử, kéo dài tuổi thọ và giảm chi phí bảo trì và thời gian ngừng hoạt động.

Cân bằng máy và kiểm soát chiều cao
Thách thức: Máy in (đặc biệt là máy nhiều màu lớn) có yêu cầu cực kỳ cao về mức độ lắp đặt. Lún nền, thay đổi tải trọng (chẳng hạn như thay giấy cuộn) và thay đổi nhiệt độ có thể gây ra biến dạng nhẹ của khung máy, ảnh hưởng đến độ song song của các con lăn và độ đồng đều của áp suất in.
Giải pháp: Lò xo khí lượn sóng kép thường được trang bị van điều khiển chiều cao hoặc hệ thống điều khiển điện tử.

Ưu điểm:
Cân bằng tự động/thủ công: Bất kể tải trọng thay đổi như thế nào (giấy cuộn có trọng lượng khác nhau, chuyển động của người vận hành), hệ thống có thể tự động hoặc thủ công điều chỉnh áp suất trong túi khí để duy trì mức độ tuyệt đối hoặc chiều cao không đổi của khung máy.
Bù đắp cho sự lún nền: Có thể liên tục bù đắp cho những thay đổi nhỏ trong nền móng trong quá trình sử dụng lâu dài.
Đảm bảo độ song song của con lăn: Độ bằng phẳng chính xác là cơ sở để đảm bảo áp suất in đồng đều giữa các con lăn, điều này ảnh hưởng trực tiếp đến chất lượng in (độ đồng đều màu mực, tái tạo chấm).

Kiểm soát áp suất in
Thách thức: Áp suất giữa các xi lanh in cần phải chính xác, ổn định và có thể điều chỉnh. Các điều chỉnh cơ học truyền thống có thể không đủ nhạy hoặc dễ bị rung.
Giải pháp: Trong một số máy in cao cấp hoặc được thiết kế đặc biệt, lò xo khí được sử dụng trực tiếp để hỗ trợ các ghế đỡ của xi lanh ép hoặc xi lanh chăn, hoặc để kiểm soát cơ chế áp suất ly hợp.

Ưu điểm:
Áp suất có thể kiểm soát chính xác: Bằng cách điều chỉnh áp suất túi khí, có thể đạt được khả năng kiểm soát áp suất in rất tốt, đồng đều và ổn định.
Áp suất hạ cánh/thả nhẹ nhàng: Giảm tác động khi xi lanh tiếp xúc và tách rời, bảo vệ bề mặt xi lanh và ổ trục.
Bù đắp động: Áp suất có thể được điều chỉnh tinh tế trong quá trình vận hành để thích ứng với các độ dày giấy hoặc điều kiện in khác nhau.

Giảm tiếng ồn
Ưu điểm: Bằng cách cách ly hiệu quả sự truyền rung động bên trong máy đến nền móng và môi trường xung quanh, lò xo khí làm giảm đáng kể mức độ tiếng ồn tổng thể của hoạt động máy in và cải thiện môi trường làm việc.
Giảm bảo trì và cải thiện độ tin cậy

Ưu điểm:
Không mài mòn do ma sát: Không giống như lò xo kim loại hoặc miếng đệm cao su, không có tiếp xúc ma sát kim loại với kim loại bên trong lò xo khí và bộ phận mòn chính là túi khí (thường có tuổi thọ cao).
Khả năng chống mỏi tốt: Túi khí cao su chất lượng cao có thể chịu được hàng triệu chu kỳ tải.
Tự bảo vệ: Ngay cả khi túi khí bị vỡ do tai nạn, máy sẽ chỉ từ từ lắng xuống, điều này thường không gây ra hậu quả thảm khốc (so với sự cố đột ngột của bộ phận hỗ trợ thủy lực).
Thiết kế đơn giản: Nó có thể thay thế các cơ chế cân bằng đòn bẩy hoặc liên kết cơ học phức tạp.

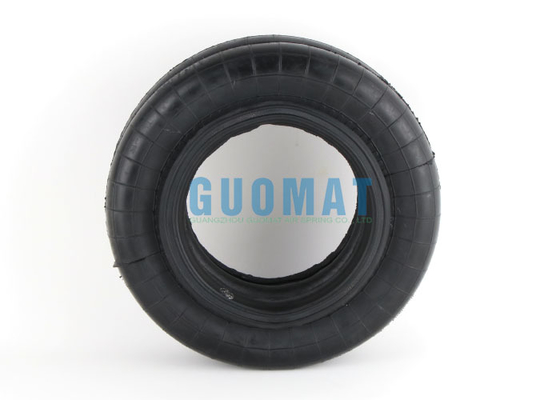

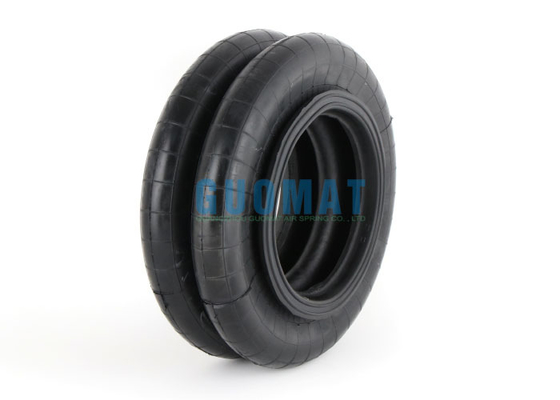

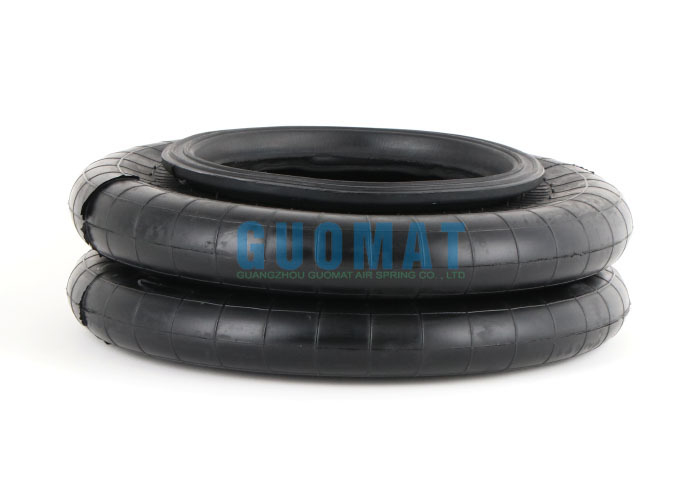

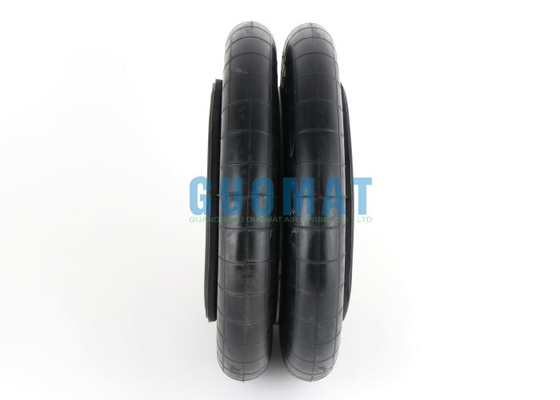

Hình ảnh liên quan của GUOMAT 16X2 Air Rubber
