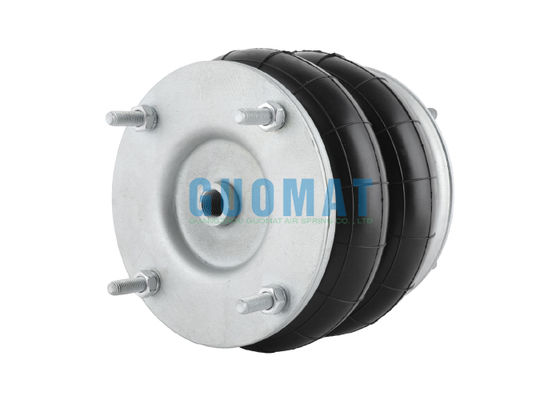

FD 614-26 Lò xo hơi Contitech Mặt bích 14"1/2x2 Bellow khí cao su cho Máy làm hộp giấy

FD 614-26 Contitech Flange Air Spring 14 "1/ 2x2 cao su Air Bellow cho máy làm hộp

Thông tin sản phẩm

Thương hiệu: GUOMAT

Tên mặt hàng: GUOMAT Ống lông khí xoắn kép

Mô hình số: 14.5X2

Bảo hành: 1 năm

Vật liệu: cao su + nhôm

Firestone: W01R584064

Contitech: FD 614-26 DS

M/31142

SP1556

MOQ: 6pcs

Bao bì: Bao bì hộp

Số OEM

Dữ liệu kỹ thuật

Độ cao thiết kế: 250mm
Chiều cao tối đa: 340mm
Chiều cao tối thiểu: 75mm
Chiều kính nắp: 310mm
Sợi vít: M10
Khoảng cách giữa các sợi vít: 282,5mm
Độ kính bên ngoài tối đa: 400 mm

Flanges Air Springs được sử dụng trong máy làm hộp

1Các kịch bản ứng dụng chính

(1) Đơn vị cắt đứt
Chức năng: Tác động và rung động mạnh sẽ được tạo ra khi cắt bọc bìa.

Ứng dụng: Các suối không khí flange được lắp đặt dưới die cắt như một yếu tố đệm để hấp thụ lực va chạm, giảm rung động thiết bị và bảo vệ các công cụ và vòng bi chính xác.

Ưu điểm: So với các lò xo kim loại, độ dập của lò xo không khí có thể điều chỉnh và có thể đáp ứng các yêu cầu cắt đứt của các tấm cardboard có độ dày khác nhau.

(2) Hệ thống cho ăn và vận chuyển
Chức năng: Khi cấp giấy ở tốc độ cao, cần phải giữ các tấm cardboard được vận chuyển trơn tru để tránh tắc nghẽn hoặc sai đường.

Ứng dụng: Các suối không khí flange được sử dụng để hỗ trợ dây chuyền vận chuyển hoặc đệm cuộn, điều chỉnh chiều cao thông qua áp suất không khí, bù đắp cho độ khoan dung cơ học,và đảm bảo vận chuyển dễ dàng của tấm cardboard.

Ưu điểm: Phản ứng động nhanh và giảm độ lệch của bìa giấy do rung.

(3) Đơn vị gấp và dán
Chức năng: Cơ chế gấp cần kiểm soát chính xác áp suất để tránh nghiền nát bìa.

Ứng dụng: Các lò xo không khí cung cấp lực hỗ trợ có thể điều khiển, cân bằng áp lực của cánh tay gấp và thích nghi với độ dày bìa khác nhau (chẳng hạn như giấy sóng hoặc bìa).

Ưu điểm: Áp suất không khí có thể điều chỉnh để tránh tổn thương vật liệu do áp suất quá mức.

(4) Stacker
Chức năng: Các hộp hoàn thành cần được hạ xuống từ từ và chống sốc khi xếp chồng lên nhau.

Ứng dụng: Các suối không khí flange được lắp đặt bên dưới nền tảng xếp chồng để hấp thụ tác động của các thùng carton rơi xuống, giảm tiếng ồn và mệt mỏi cấu trúc.

Ưu điểm: Mở rộng tuổi thọ của thiết bị và giảm chi phí bảo trì.

2Ưu điểm của các lò xo không khí
Kiểm soát chiều cao chính xác: Thông qua điều chỉnh áp suất không khí, nó có thể thích nghi với độ dày bìa hoặc yêu cầu quy trình khác nhau.

Ngấm sốc và giảm tiếng ồn: Giảm rung động trong quá trình vận hành tốc độ cao và cải thiện sự ổn định của thiết bị (đặc biệt quan trọng đối với các máy cắt cao độ chính xác).

Thời gian sử dụng lâu dài: Không có vấn đề mệt mỏi kim loại, chống mài mòn và ăn mòn, phù hợp với môi trường ẩm ướt hoặc bụi trong các nhà máy bìa.

Bảo trì dễ dàng: Thiết kế mô-đun, dễ thay thế và giảm thời gian ngừng hoạt động.

3. Các khuyến nghị lựa chọn
Yêu cầu tải: Chọn dung lượng tải của muối theo tải tĩnh/dinamic của phần hỗ trợ (nhiều cân nặng của tấm cardboard + lực quán tính cơ học cần được xem xét).

Không gian lắp đặt: Thiết kế kẹp phù hợp với không gian nhỏ gọn, và khoảng cách lỗ và đường xoay cần được xác nhận để phù hợp với cấu trúc thiết bị.

Khả năng thích nghi với môi trường: Nếu môi trường bụi, nên chọn một mô hình che bụi (chẳng hạn như bảo vệ bóng cao su).

4Các trường hợp điển hình
Dòng sản xuất bìa giấy lợp: Sử dụng các lò xo khí trong máy cắt và xếp chồng để giảm tác động của rung động đối với độ chính xác đăng ký in.

Máy cắt đứt: Sử dụng vòi phun không khí để hỗ trợ nền tảng công cụ để cải thiện tính nhất quán cắt.

Hình ảnh cho 14.5X2 Flange Air Spring
