FT 614-36 DS Contitech Air Suspension Spring 14 "1/ 2x3 Dunlop cao su lưỡi liềm túi khí

FT 614-36 DS Contitech Air Suspension Spring 14 "1/ 2x3 Dunlop cao su lưỡi liềm túi khí


Mô tả sản phẩm

Thương hiệu: GUOMAT

Mô hình số: 2B14.5X3T

Có thể thay thế mô hình sau

ContiTech số bộ phận: FT614-36

ContiTech số bộ phận: FT 614-36

ContiTech số bộ phận: FT614-36 DS

ContiTech số bộ phận: FT 614-36 DS

ContiTech số bộ phận: FT614-36 DS G1/2

ContiTech số bộ phận: FT 614-36 DS G1/2

ContiTech số bộ phận: FT614-36 DS G1/2 M10

ContiTech số bộ phận: FT 614-36 DS G1/2 M10

Số phần Firestone: W01-R58-4065

Số bộ phận Firestone: W01 R58 4065

Số bộ phận Firestone: W01R584065

Dunlop số phần: 14.5X1 / 14 1/2 X1

Số phần Dunlop: SP1558 / SP 1558

Norgren Số phần: M/31143 / M 31143 / M31143

2B14.5X3T GUOMAT Dữ liệu kỹ thuật bồn phun khí

Độ kính bên ngoài tối đa: 400 mm
Chiều cao tối đa: 480mm
Độ cao tối thiểu: 100mm
Động cơ: 380mm

Thiết bị điều khiển không khí: G1/2
Chiều kính nắp: 310mm
Các lỗ có sợi xích cho nắp trên: 4XM10
Khoảng cách trung tâm giữa các lỗ vuốt cho nắp trên: 282,5mm
Các lỗ có sợi xào cho vỏ dưới: 4XM10
Khoảng cách trung tâm giữa các lỗ vuốt cho vỏ dưới: 282,5mm

Lực F ((kN)

Một bồn phun không khí kiểu vòm là một thành phần làm giảm rung động sử dụng không khí nén để cung cấp hỗ trợ đàn hồi. Nó được sử dụng rộng rãi trong sàng thử, dụng cụ chính xác, thiết bị công nghiệp,và các lĩnh vực khác, cung cấp hấp thụ va chạm ổn định và cách ly rung động thông qua áp suất không khí điều chỉnh.

Thiết kế cấu trúc

Bao gồm một túi khí cao su (được củng cố bằng nhiều lớp dây), vòm trên và dưới (kim loại hoặc composite) và các thành phần kín không khí.Các kết nối vít tạo điều kiện dễ dàng lắp đặt và cố định.

Không khí nén bên trong đóng vai trò là môi trường đàn hồi, với áp suất có thể điều chỉnh để thay đổi độ cứng và khả năng tải.

Ưu điểm hiệu suất

Damping chính xác cao: Độ cứng có thể điều chỉnh của lò xo không khí cách ly hiệu quả rung động tần số cao (ví dụ, rung động cơ học từ sàng lọc thử nghiệm), bảo vệ thiết bị nhạy cảm.

Khả năng điều chỉnh tải: Điều chỉnh áp suất không khí phù hợp với tải thay đổi, duy trì mức thiết bị (ví dụ: bù độ cao tự động dưới tải thay đổi).

Tuổi thọ dài & Kháng ăn mòn: Vật liệu cao su và thiết kế kín phù hợp với môi trường công nghiệp khắc nghiệt với bụi, dầu và chất gây ô nhiễm.

Sự linh hoạt trong việc điều chỉnh

Một số mô hình được trang bị máy bơm không khí bên ngoài hoặc hệ thống ổn định áp suất để điều chỉnh áp suất trong thời gian thực để thích nghi với điều kiện hoạt động năng động (ví dụ: tần số rung động khác nhau).

Ứng dụng điển hình trong sàng lọc thử nghiệm
Yêu cầu dập tắt: Máy lọc thử nghiệm tạo ra rung động tần số cao trong quá trình sàng lọc hạt.

Cô lập rung động từ chuyển sang khung, cải thiện độ chính xác sàng lọc.

Giảm mệt mỏi cơ học, kéo dài tuổi thọ của động cơ và lưới sàng lọc.

Ví dụ lắp đặt: Thông thường được lắp đặt giữa cơ sở chảo và cấu trúc hỗ trợ, được đảm bảo thông qua các bu lông vít để tạo thành một hệ thống hỗ trợ linh hoạt.

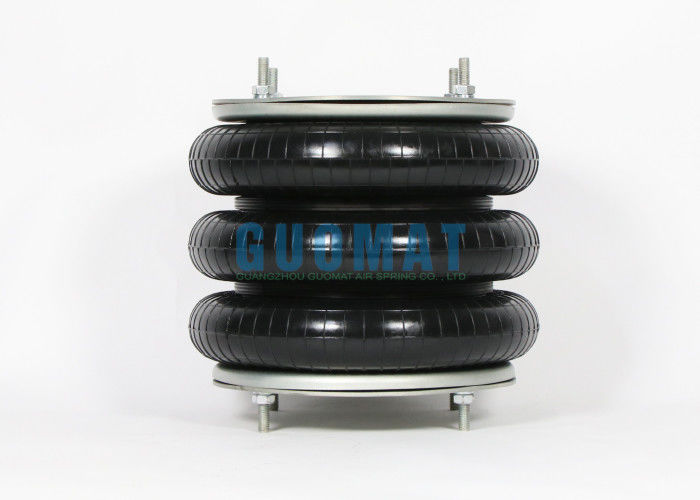

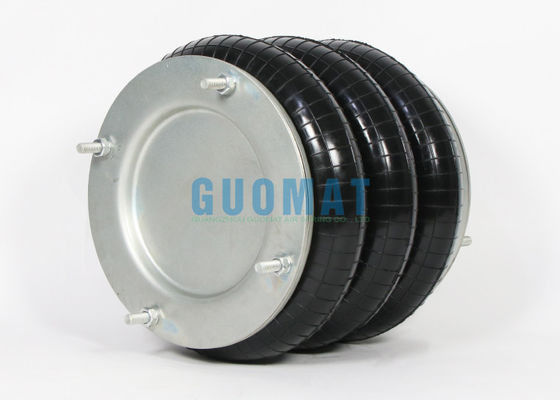

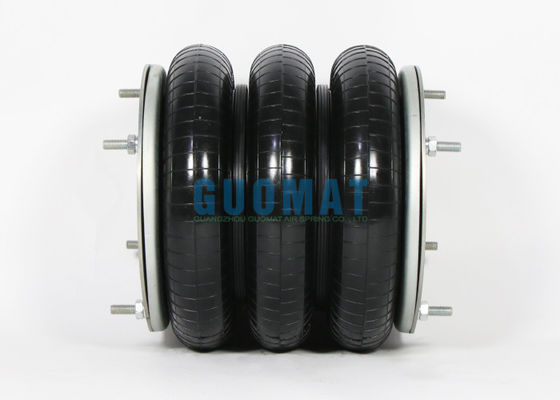

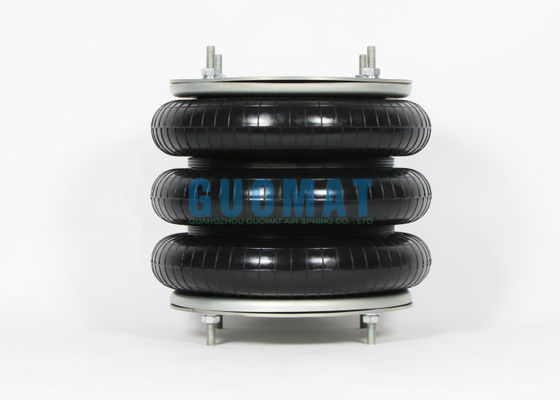

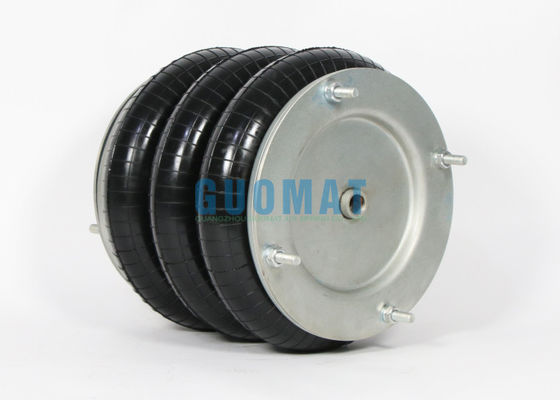

Hình ảnh sản phẩm
