1B5-520 Máy vận chuyển dây chuyền cao su một vòng xoắn

1B5-520 Máy vận chuyển dây chuyền cao su một vòng xoắn

Thông tin sản phẩm

Số GUOMAT 1B5520

Goodyear số 1B 5-520

Goodyear số 1B5 520

Goodyear số 579-912-520

Goodyear số 579 912 520

Goodyear số 579912520

Enidine Inc. YI-1B5-520

Enidine Inc YI 1B5 520

Enidine Inc YI1B5520

Dữ liệu kỹ thuật

Bảng nắp trên cùng

Chiều kính tấm nắp trên: 3,4'

Ứng khí: 1/4 "hoặc 3/4"

Vòng tròn hOLE: 3/8'-16 UNC-2BX5/8' sâu

Khoảng cách giữa các lỗ sợi: 1,75'

Bảng nắp dưới

Chiều kính tấm nắp dưới: 3,4'

lỗ sợi: 3/8'-16 UNC-2BX5/8' sâu

Khoảng cách giữa các lỗ sợi: 1,75'

Vỏ cao su

Chuỗi cao su đường kính ngoài tối đa: 6,5'

Chiều cao tối đa: 5,8'

Độ cao tối thiểu: 1,8'

Độ cao nén: 4'

Phạm vi tải (ISOLATOR): 190-1500 lb

Phạm vi chiều cao thiết kế(ISOLATOR): 3.5-5.0 trong

Tốc độ sử dụng (ACTUATOR): 3,0 in

Trọng lượng bộ: 1,4 lb

Lực nén ở 0 PSIG (APPROS): 40 lb

Định giá cao đứng tự do ở 0 PSIG: 4,3 in

Ứng dụng các suối khí công nghiệp trong thiết bị dây chuyền vận chuyển

Các kịch bản ứng dụng:
Thiết bị dây chuyền vận chuyển thường rung động do tác động vật liệu, rung động động cơ hoặc truyền cơ học trong quá trình vận hành, đặc biệt là trong các kịch bản vận chuyển tốc độ cao, tải trọng hoặc đường dài.

Giải pháp: Lắp đặt các suối không khí tại các điểm hỗ trợ thiết bị (chẳng hạn như các thiết bị truyền động, hỗ trợ hoặc khung) để hấp thụ rung động bằng cách sử dụng các đặc điểm nén và damping của chúng.

Hiệu quả: Giảm mệt mỏi cấu trúc thiết bị, giảm tiếng ồn và bảo vệ các thành phần quan trọng như băng chuyền và vòng bi.

Các trường hợp ứng dụng điển hình

Vòng băng chuyền đường dài trong mỏ:
Các lò xo không khí được sử dụng tại cuộn ổ đĩa và cuộn chuyển hướng để giảm lực va chạm trong quá trình bắt đầu-ngừng và ngăn ngừa rách dây đai.

Đường lưu trữ và phân loại tự động:
Chiều cao của băng chuyền được điều chỉnh bằng các lò xo khí để đáp ứng nhu cầu của các trạm phân loại khác nhau.

Máy vận chuyển vật liệu nặng:
Cân bằng năng động tải để tránh biến dạng cấu trúc do sự phân bố vật liệu không đồng đều.

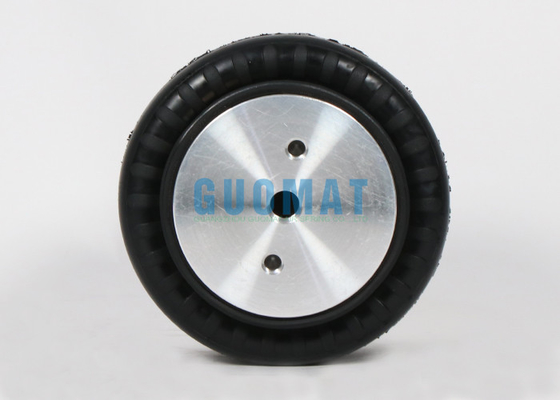

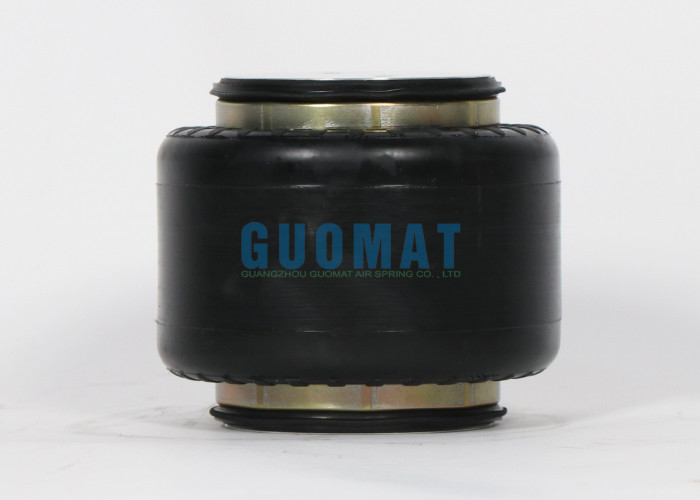

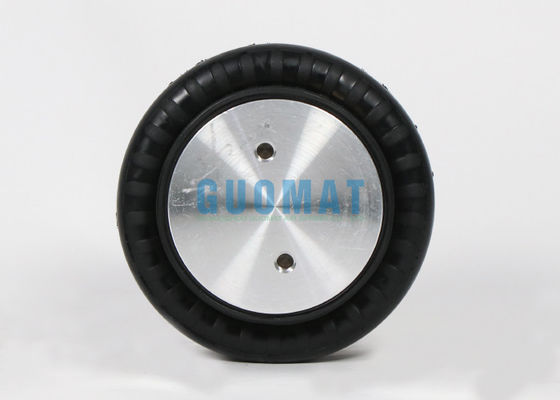

Hình ảnh sản phẩm
