Nguồn gốc: | QUẢNG CHÂU, TRUNG QUỐC |
Hàng hiệu: | GUOMAT |
Chứng nhận: | ISO/TS16949:2009 |
Số mô hình: | 1B53014-3/4 |
Số lượng đặt hàng tối thiểu: | 5pcs |
---|---|
Giá bán: | USD49.9-59.9/PC |
chi tiết đóng gói: | Hộp Carton mạnh hoặc theo yêu cầu của khách hàng |
Thời gian giao hàng: | 3-7 ngày làm việc |
Điều khoản thanh toán: | L/C, T/T, Western Union hoặc những người khác |
Khả năng cung cấp: | 1000 CÁI / Tuần |
khả năng áp lực: | 0,2-0,8 MPA | đầu vào không khí: | 3/4 NPT |
---|---|---|---|
Tấm Dia: | 289mm | Bảo hành: | Một năm |
Vật liệu: | cao su và sắt | Vị trí: | Trước và sau |
đá lửa: | W01-M58-6100 | Loại: | Loại phức tạp đơn |
Làm nổi bật: | W01M586100 Ống phun không khí một vòng,1B53014 Một mùa xuân khí cuộn tròn |

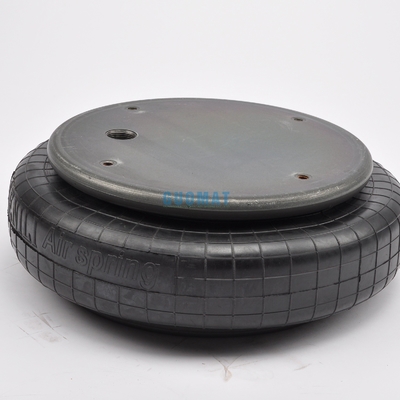

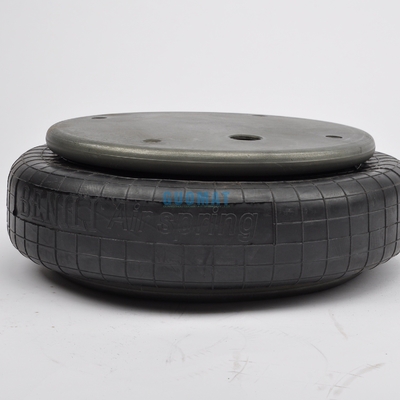

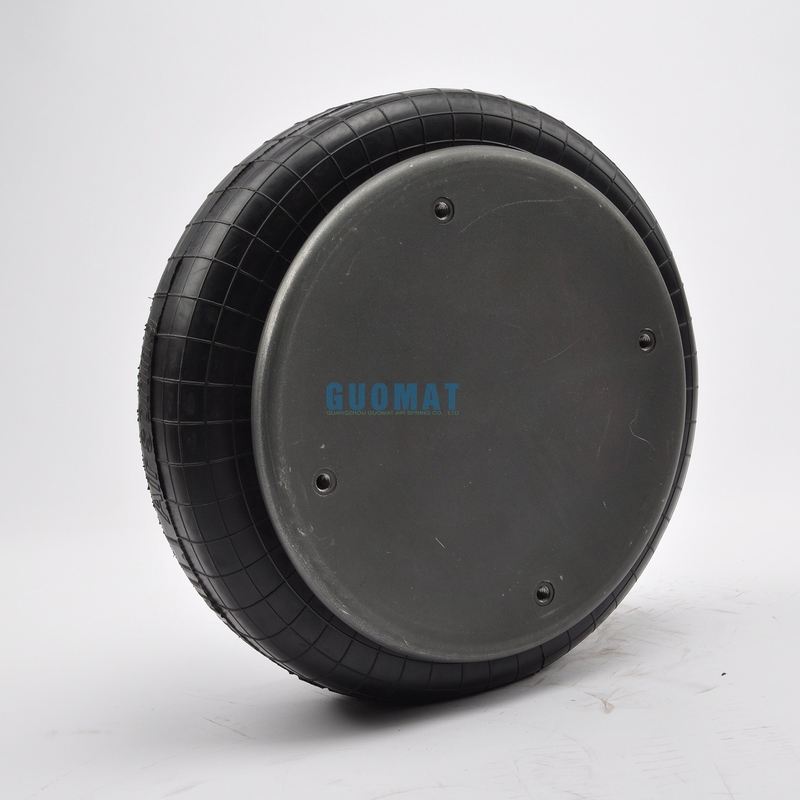

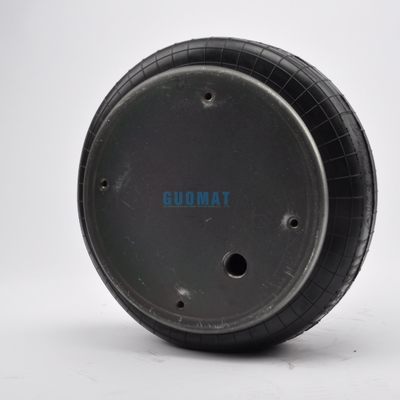

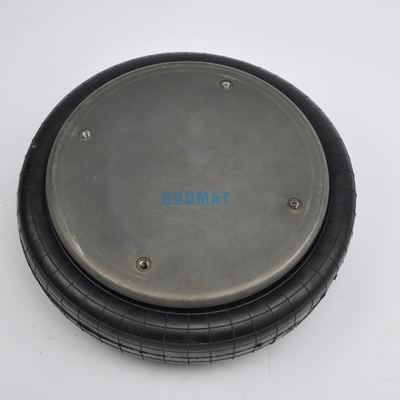

W01M586100 Xuân không khí ghép đơn GUOMAT NO.1B53014 3/4 NPT Không khí vào hai ply Bellows
GUOMAT 1B530143/4 Thông số kỹ thuật và dữ liệu kỹ thuật
Nhiệt độ hoạt động: 57Co đến -54Co
GUOMAT NO:1B53014 3/4
Số chữ thập:W01-M58-6101
Hạt / Hạt mù

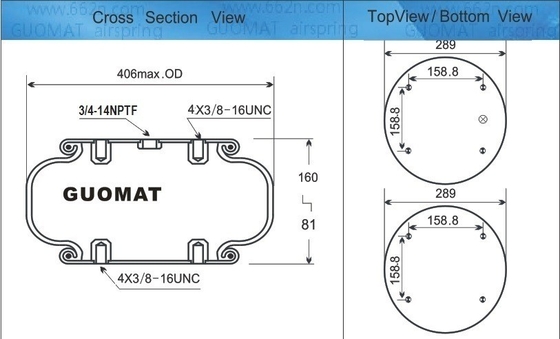

Ống vít (Nut) răng: 4pcsX 3/8-16UNC
Tránh xa trung tâm của tấm nắp trên:158.8 mm
Màn cuộn (Nut) răng: 4pcsX 3/8-16UNC
Khoảng cách trung tâm vít của tấm nắp dưới: 158,8 mm
Khoảng cách lỗ khí giữa hạt 79,4 mm
lỗ khí / lối vào không khí / ốc khí
lỗ khí / lối vào không khí: 1/4 NPT
Bảng nắp
Chiều kính tấm nắp trên (nhiều rộng): 289mm
Chiều kính tấm nắp dưới (nhiều): 289 mm
Vỏ cao su
Vòng cao su đường kính tự nhiên 380 mm
Vòng cao su đường kính tối đa: 406 mm
Cao độ tự nhiên: 120 mm
Động lực: MAX 160 mm đến MIN 81 mm
Khối đệm / Khối đệm
Không có đệm
Chiếc vòng đeo dây đai
Với Girdle Hoop: Không Girdle Hoop
Phân biệt rung động - giá trị đặc trưng động |
||||||
Áp suất p [psi] | 40 | 60 | 80 | 100 | 120 | Vol. V [in.3] |
Sức mạnh (nhiệm) [lbf] | 3840 | 5800 | 7820 | 9830 | 11800 | 685 |
Tốc độ giọt [lbf/in.] | 1980 | 2590 | 3280 | 4060 | 4630 | |
Tần số tự nhiên [Hz] | 2.2 | 2.1 | 2.1 | 2.0 | 2.0 |
Ứng dụng khí nén - Đặc điểm tĩnh Lực F [lbf] |
|||||||
Áp suất p [psi] | 40 | 60 | 80 | 100 | 120 | Vol. V [in.3] | |
Chiều cao H [in.] | 6.5 | 3340 | 5060 | 6840 | 8660 | 10500 | 740 |
6.0 | 3760 | 5690 | 7650 | 9660 | 11600 | 690 | |
5.5 | 4140 | 6250 | 8380 | 10600 | 12700 | 650 | |
5.0 | 4450 | 6680 | 8960 | 11300 | 13500 | 610 | |
4.5 | 4720 | 7070 | 9460 | 11900 | 14300 | 560 | |
4.0 | 4940 | 7380 | 9870 | 12400 | 14900 | 510 | |
3.5 | 5120 | 7610 | 10200 | 12800 | 15300 | 450 | |
3.0 | 5260 | 7810 | 10500 | 13100 | 15700 | 380 | |
2.5 | 5350 | 7970 | 10700 | 13400 | 16000 | 300 |
Các loại sử dụng của Single Convolution Air Actuator
Máy vận hành không khí cuộn đơn | ||||
Tất cả các phép đo đều bằng mm | ||||
GUOMAT NO. | Fire đá không khí mùa xuân NO. | Chiều cao thiết kế | Không gian cài đặt cần thiết | Tối đa. |
1B53014 31/4 | W01-M58-6101 | 51 | 420 | 134 |
Chúng tôi cũng có kích thước khác:
Phong cách:113 Hai Ply Bellows
Các hạt mù, 1/4 BSP:W01-M58-6101
Các hạt mù, 1/4 BSP, bộ đệm:W01-M58-6103
Các hạt mù, 3/4 BSP:W01-M58-6100
Các hạt mù, 3/4 BSP, bộ đệm:W01-M58-6102
Vòng đinh kim loại thép đắm,vít 40 mm,công tẩy hạt:W01-M58-7538
Chỉ có khí cầu cao su:W01-358-0135
Lực để sụp đổ xuống độ cao tối thiểu (@ 0 BAR):76N
128 Xây dựng có độ bền cao
Các loại hạt mù, 114 BSP:W01-M58-6071
Các hạt mù, 114 BSP,bơm cao su:W01-M58-6068
Các hạt mù, 3/4 BSP:W01-M58-6070
Các hạt mù, 3/4 BSP, bộ đệm cao su:W01-M58-6069
Chỉ có khí cầu cao su:W01-358-0231
