| Nguồn gốc: | Quảng Đông, Trung Quốc |
| Hàng hiệu: | GUOMAT |
| Chứng nhận: | ISO/TS16949:2009 |
| Số mô hình: | FD330-22 |
| Số lượng đặt hàng tối thiểu: | 6 cái |
|---|---|
| Giá bán: | $59.9-159.9/pc |
| chi tiết đóng gói: | Hộp carton mạnh hoặc khi khách hàng cần |
| Thời gian giao hàng: | 2-8 ngày làm việc |
| Điều khoản thanh toán: | L/C, T/T, Công Đoàn Phương Tây |
| Khả năng cung cấp: | 1000 CÁI/TUẦN |
| Vật chất: | cao su và thép | Sự bảo đảm: | 12 tháng |
|---|---|---|---|
| Mẫu và OEM: | có sẵn | Hoạt động: | đầy khí |
| Số OEM: | FD 330-22 CI | Trọng lượng: | 4.8Kg |
| lỗ khí: | G1/4 | Hệ thống treo khí: | Mùa xuân không khí Contitech |
| Điểm nổi bật: | Lò xo không khí cao su Contitech FD 330-22,Lò xo không khí cao su kép |
||

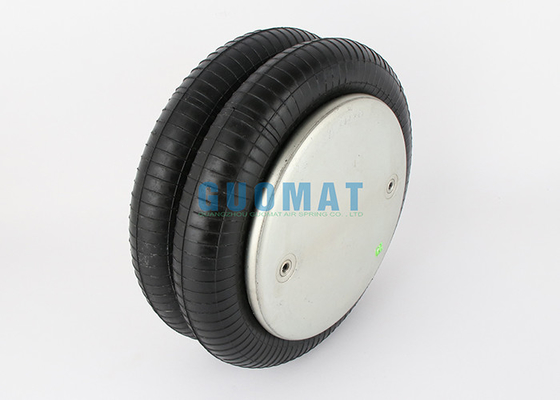

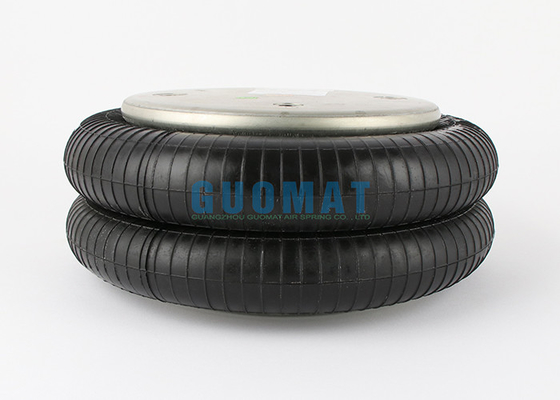

Contitech FD 330-22 CI Thiết bị truyền động không khí kết hợp kép G1/4 Lò xo không khí cao su lắp
Mô tả chi tiết choContitech FD330-22
Nhà sản xuất: Contitech
Mã sản phẩm: FD 330-22 CI G1/4
Bảo hành: 12 tháng
Chất liệu: Cao su và thép
Màu đen
Thanh toán: LC/TT/Western Union/PayPal
Trọn gói: Thùng màu nâu mạnh mẽ
Thời gian giao hàng: Khoảng 2-8 ngày làm việc sau khi nhận được khoản thanh toán của bạn
Phương thức vận chuyển: Bằng đường biển, đường hàng không, đường cao tốc (DHL/UPS/EMS/Fedex)
Thông số kỹ thuật
|
1 |
Vít trên cùng (Nut) Răng |
2xM8-15mm |
|
2 |
Đường kính tấm phủ trên cùng |
228mm |
|
3 |
Đường kính tấm bìa dưới |
228 mm |
|
4 |
Khoảng cách trung tâm trục vít |
157,5 mm |
|
5 |
lỗ khí |
G1/4 |
|
6 |
Vít đáy (Nut) Răng |
2xM8-15mm |
|
7 |
Ống thổi cao su Đường kính MAX |
325 mm |
|
số 8 |
cơn đột quỵ |
75-305mm |
|
9 |
Trọng lượng tổng thể với tấm kẹp |
4,8kg |
|
10 |
Chiều rộng lắp đặt cần thiết |
340mm |
Cách ly rung động - giá trị đặc tính động
Chiều cao thiết kế H: khuyến nghị 240mm, tối thiểu 220mm
| Áp suất P ［bar］ | 3 | 4 | 5 | 6 | 7 | số 8 | Tập V ［I］ |
| Lực (Tải trọng) ［KN］ | 10 | 13.3 | 16.7 | 20.6 | 24.1 | 27,6 | 12 |
| Tốc độ lò xo ［N/cm］ | 156 | 190 | 221 | 252 | 283 | 314 | |
| Tần số tự nhiên ［Hz］ | 2.0 | 1.9 | 1.8 | 1.8 | 1.7 | 1.7 |
Ứng dụng khí nén – giá trị đặc tính tĩnh
Lực F [kN]
| Áp suất P ［bar］ | 3 | 4 | 5 | 6 | 7 | số 8 | Tập V ［I］ | |
| Chiều cao H ［mm］ | 265 | 7,97 | 10.8 | 13,5 | 16,9 | 19.7 | 22.7 | 13 |
| 220 | 11.3 | 15.2 | 18,9 | 23.1 | 26,9 | 30.8 | 11 | |
| 180 | 13.6 | 18.2 | 22.7 | 27,5 | 32 | 36,5 | 8,8 | |
| 140 | 15.4 | 20,5 | 25,5 | 31.1 | 36.3 | 41.3 | 6,8 | |
| 100 | 16,8 | 22.1 | 27,8 | 34.1 | 39,8 | 45 | 4.8 | |
Hướng dẫn dịch vụ
M8: tối đa.25Nm
G1/4:tối đa.25Nm
Các loại lò xo không khí kết hợp kép phổ biến
FD 330-22 363 ;FD330-22 363
Mỗi lò xo không khí tiêu chuẩn bao gồm 4 lớp
• Lớp bên trong thực sự chứa không khí.
•Lớp cao su gia cường vải đầu tiên được áp dụng
ở một góc độ cụ thể.
•Lớp cao su gia cường vải thứ hai
được đặt ở một góc cụ thể đối với lớp đầu tiên.
• Lớp vỏ bảo vệ các lớp vải thiên vị.
