| Nguồn gốc: | Quảng Đông, Trung Quốc |
| Hàng hiệu: | GUOMAT |
| Chứng nhận: | ISO/TS16949:2009 |
| Số mô hình: | 220-10 |
| Số lượng đặt hàng tối thiểu: | 6 CÁI |
|---|---|
| Giá bán: | $59.9-69.9/pc |
| chi tiết đóng gói: | hộp carton mạnh mẽ hoặc khi khách hàng cần |
| Thời gian giao hàng: | 2-8 ngày làm việc |
| Điều khoản thanh toán: | L / C, T / T, Western Union |
| Khả năng cung cấp: | 1000 CÁI / TUẦN |
| Tên sản phẩm: | Lò xo treo khí nén đôi | Chất liệu mùa xuân: | Cao su + thép |
|---|---|---|---|
| Sự bảo đảm: | 1 năm | Loại lò xo: | Loại có khí |
| Đường kính tối đa cao su.: | 250mm | Tấm Dia.: | 161mm |
| Kích thước đóng gói: | 24 * 24 * 24cm | Loại lỗ khí: | 1 / 4NPTF, G 3/4 |
| Điểm nổi bật: | Đường kính 161mm. Lò xo không khí công nghiệp,Lò xo không khí công nghiệp đơn chuyển đổi,Lò xo không khí công nghiệp Contitech FS 200-10 |
||
Contitech FS 200-10 CI Kiểu chuông lục địa, Lò xo khí chuyển đổi đơn công nghiệp
Đặc điểm kỹ thuật sản phẩm
Hệ điều hành FS 200-10 CI G1 / 4 G3 / 4, Lò xo không khí công nghiệp kiểu dáng dưới đây, Bộ chuyển đổi đơn, Aiea hiệu dụng 200cm sq, Hành trình tối đa 89 mm, Tấm hạt gấp khúc, Chỉ gắn nữ
Dữ liệu kỹ thuật lò xo không khí FS 200-10
Dữ liệu tấm bìa FS 200-10
Đường kính tấm bìa trên: 161mm
Khoảng cách giữa lỗ ren: 89mm
Khoảng cách giữa lỗ ren và lỗ khí: 38.1 / 44.5mm
Đường kính tấm bìa dưới: 161mm
FS 200-10 Hạt mù
Vít (Đai ốc) trên tấm bìa trên: 2XM8
Vít (Đai ốc) trên tấm bìa dưới cùng: 2XM8
Vít (Đai ốc) M8 Chiều sâu: 15mm
M8 = 25Nm
FS 200-10 Ống thổi cao su
Ống thổi cao su Đường kính tối đa: 250mm
FS 200-10Đột quỵ làm việc
Hành trình làm việc: 51mm ~ 140mm
Chiều cao tối đa: 140mm
Chiều cao tối thiểu: 51mm
Chiều cao nén: 89mm
FS 200-10 Khí vào / Lỗ khí
Đầu vào / Lỗ khí: G 1/4 G 3/4
G 1/4 = 25 Nm
G 3/4 = 25 Nm
Đặt hàng thông báo
| KHÔNG. | Loại hình | Đặt hàng KHÔNG. |
| 1 | Cao su Bellow | --- |
| 2 |
Với tấm trên cùng và cửa hút gió G3 / 4 Độ lệch tâm cổng vào là 38,1mm |
--- |
| 3 |
Với tấm trên và cửa hút khí G1 / 4 Độ lệch tâm cổng vào là 44,5mm |
--- |
| 4 | Với tấm trên cùng, khối đệm và đầu vào G1 / 4 phi trường,Độ lệch tâm cổng vào là 44,5mm |
--- |
| 5 | Với tấm thép không gỉ, cửa hút gió G3 / 4 miệng,Độ lệch tâm cổng vào là 38,1mm |
--- |
Thông số kỹ thuật
Áp suất tối thiểu: 0 bar
Lực khôi phục đến chiều cao tối thiểu: ≤ 200 N
Tổng trọng lượng (bao gồm cả tấm phủ): 2,3 kg
Ứng dụng cách ly rung động - Eigenvalues động
Chiều cao thiết kế H: khuyến nghị 110 mm, tối thiểu 90 mm
| Áp suất P [bar] | 3 | 4 | 5 | 6 | 7 | số 8 | Tập V [l] |
| Lực lượng (Tải) F [KN] | 5.5 | 7,5 | 9,6 | 11,9 | 14.0 | 15,7 | 2,7 |
| Độ cứng mùa xuân [N / cm] | 1500 | 2050 | 2600 | 3150 | 3700 | 4250 | 2,7 |
| Tần số tự nhiên [Hz] | 2,6 | 2,6 | 2,6 | 2,6 | 2,6 | 2,6 | 2,7 |
Các ứng dụng khí nén - giá trị đặc trưng tĩnh
Lực lượng F [KN]
| Áp suất P ［bar］ | 3 | 4 | 5 | 6 | 7 | số 8 | Tập V ［I］ | |
| Chiều cao H ［mm］ | 120 | 4,5 | 6.2 | 8.2 | 10.4 | 12.1 | 13,8 | 2,8 |
| 110 | 5.5 | 7,5 | 9,6 | 11,9 | 14.0 | 15,7 | 2,6 | |
| 100 | 6,3 | 8.6 | 11.0 | 13.4 | 15,5 | 17,5 | 2,4 | |
| 90 | 7.0 | 9.4 | 12.1 | 14,6 | 17.0 | 19,2 | 2,2 | |
| 80 | 7.6 | 10,2 | 13 | 15,7 | 18,2 | 20,6 | 1,9 | |
| 70 | 8.1 | 10,9 | 13,6 | 16,5 | 19.3 | 21,9 | 1,6 | |
| 60 | 8.5 | 11.3 | 14,2 | 17.1 | 20.1 | 23.0 | 1,3 | |
Giới thiệu về lò xo không khí cao su Contitech
Lò xo không khí cao su được sử dụng rộng rãi trong thiết bị sản xuất giấy, máy móc da, bàn rung, thiết bị dệt, khai thác mỏ, máy móc và các ngành công nghiệp khác.Lò xo không khí cao su được sử dụng trong thiết bị công nghiệp được chia thành lò xo không khí một lớp, hai lớp và ba lớp tùy theo số lớp của thân cao su của chúng.
Khi túi khí cao su hoạt động, khoang bên trong được bơm đầy khí nén tạo thành cột khí nén.Khi tải trọng rung động tăng lên, chiều cao của lò xo giảm, thể tích khoang trong giảm, độ cứng của lò xo tăng và diện tích chịu lực hiệu dụng của cột không khí khoang trong tăng lên, và khả năng chịu lực của lò xo tăng vào thời điểm này.Khi tải trọng dao động giảm, chiều cao của lò xo tăng, thể tích khoang trong tăng, độ cứng của lò xo giảm, diện tích chịu lực tác dụng của cột khí khoang trong giảm, khả năng chịu lực của lò xo giảm.Bằng cách này, trong hành trình hiệu quả của lò xo không khí, chiều cao, thể tích khoang bên trong và khả năng chịu lực của lò xo không khí có khả năng truyền động trơn tru và linh hoạt với sự tăng và giảm của tải trọng rung động và điều khiển hiệu quả cao của biên độ và tải trọng rung động xảy ra.Độ cứng và khả năng chịu lực của lò xo cũng có thể được điều chỉnh bằng cách tăng hoặc giảm lượng lạm phát, và một buồng khí phụ cũng có thể được gắn vào để đạt được sự điều chỉnh tự động.

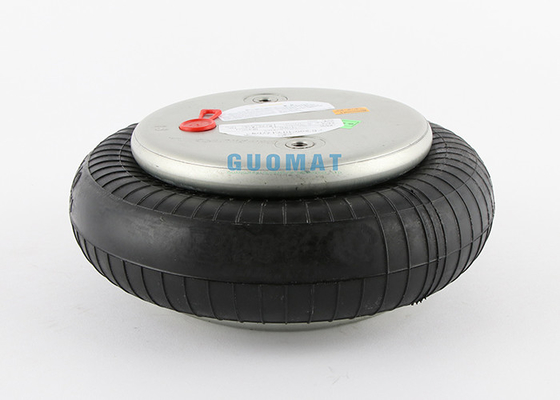

Hình ảnh sản phẩm
