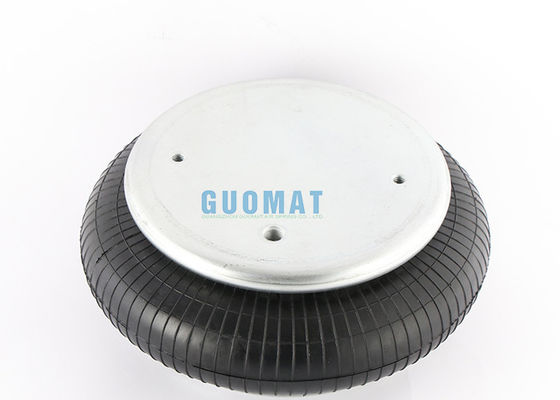

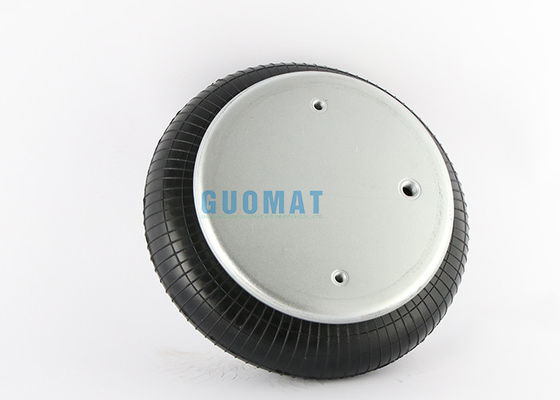

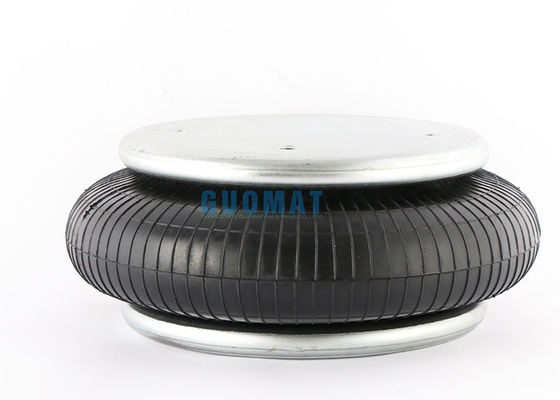

W01-M58-6373 Túi khí công nghiệp Firestone Metric Single - Turn Air Spring

W01-M58-6373 Túi khí nén khí công nghiệp Firestone Metric một lần


GUOMAT 1B6373 Thông số kỹ thuật và dữ liệu kỹ thuật

Nhiệt độ hoạt động: 57Cº đến -54Cº
Chiều cao nén: 2,12
Đường kính tấm bìa trên: 9,00 inch / 231mm
Số pít tông đáy: 3212 hoặc 3183
Đường kính tấm bìa dưới: 9,00 inch / 231mm
Khoảng cách tâm trục vít: 157,5 mm
Khoảng cách lỗ khí giữa đai ốc 73 mm
Nắp trên cùng Vít (Đai ốc) Răng: 2pcsXM8-16UNC
Nắp đáy Vít (Đai ốc) Răng: 2pcsX M8-16UNC
Ống thổi cao su Đường kính tối đa (Đường kính tối đa): 12,9 inch / 325 mm
Ống thổi cao su Đường kính tự nhiên 300 mm
Hành trình làm việc: MAX 160 mm đến MIN 55 mm
Chiều cao nén: 2,12 inch / 105 mm
Lỗ khí / Đầu vào khí: 1/4 N PTF
Số ống thổi Firestone: 19
Goodyear một phần số: 1B12-300 / 1B12-313
Goodyear Bellows Số: 578-91-3-301 / 578 91 3 301/578913301
Tam giác một phần số: 4474
Ống thổi tam giác Số: 6374
Holland (Neway) Số: 905-57-226


Nhà sản xuất thiết bị gốc OEM:

GUOMAT KHÔNG.6373
Firestone Một phần số: W01-M58-6373

Firestone Một phần số:W01 M58 6373

Firestone Một phần số:W01M586373

Phong cách Firestone: 19


Số bộ phận của Contitech: FS 330-11 Cl G3 / 4 M8

Số bộ phận của Contitech: FS 330-11 CI / FS330-11CI / FS33011CI

Số bộ phận của Contitech bên dưới: FS 330-11 / FS330-11 / FS33011

Số bộ phận của Contitech: FS 330-11 60424

Số bộ phận của Contitech: FS 330-11 Cl 60424

Số bộ phận của Contitech: FS 330-11 G3 / 4 M8

Số bộ phận của Contitech: FS 330-11 Cl G3 / 4

Enidine: YM FS 330-110170 / YMFS330-110170 1 YMFS330110170
Enidine: YM-1B12-313 1 YM 1B12 313 / YM1B12313

GUOMAT 1B6373 Dữ liệu kỹ thuật 2:

Đường kính tối đa @ 7 Bar (mm)
328
Chiều cao tối đa (mm)
51
Hành trình tối đa (mm)
89
Chiều cao có thể sử dụng tối thiểu (mm)
140
Lực (kN) @ 5 Bar ở hành trình 25 mm
27.1
Lực khi hành trình bằng 50% của hành trình tối đa, tính bằng kN @ 5 Bar
24.8
Lực ở hành trình tối đa, tính bằng kN @ 5 Bar
13,7
Kiểu chữ thập tham chiếu chiều cao mở rộng (tương tự như nắp cuối) số kiểu
19-.75
Vật tư
Dòng tiêu chuẩn 2 lớp
Chi tiết giới hạn cuối
Loại tấm hạt
3
lờ mờ.A (Tâm đai ốc lỗ mù) (mm)
158
lờ mờ.B (mm)
73
Bộ cách ly không khí
Chiều cao thiết kế (mm)
127
Tải trọng (ở độ cao thiết kế): 3 bar (kN)
10.3
Tải trọng (ở độ cao thiết kế): 5 bar (kN)
17,8
Tải trọng (ở độ cao thiết kế): 7 bar (kN)
25.4
Tần số tự nhiên (@ 5 Bar) (fn (Hz)
2,5
Phần trăm cô lập ở tần số cưỡng bức 7 Hz
85,6
Phần trăm cô lập ở tần số cưỡng bức 13 Hz
96,8
Phần trăm cô lập ở tần số cưỡng bức 25 Hz
99.1


Các loại Thiết bị truyền động không khí chuyển đổi đơn khác mà chúng tôi có thể sản xuất:
Phong cách 19 Hai ống thổi Ply
Hạt mù, 1/4 BSP: W01-M58-6008; W01 M58 6008; W01M586008
Đai ốc, 1/4 BSP, đệm: W01-M58-6373; W01M586373; W01 M58 6373
Hạt mù, 3/4 BSP: W01-M58-6011; W01 M58-; W01 M58 6011
Đai ốc, 3/4 BSP, cản: W01-M58-6372; W01M586372; W01 M58 6372
Vòng hạt thép chìm, bu lông 40 mm, đai ốc, vòng đệm: W01-M58-6975; W01M586975; W01 M58 6975
Chỉ ống thổi cao su: W01-358-0134; W01 358 0134; W013580134
Trọng lượng lắp ráp (phiên bản tấm có hạt, không có cản): 4,45 kg.
Lực thu gọn đến độ cao tối thiểu (@ 0 BAR): 40 N.

Kiểu 19-0.75 Ống thổi hai lớp: Quả hạch mù, 1/4 BSP; W01-M58-6040; W01M586040; W01 M58 6040



Vận chuyển và đóng gói
Lô hàng:
1. thông thường, chúng tôi sẽ cung cấp các bộ phận trong vòng 2-8 ngày làm việc sau khi nhận được thanh toán.
2. Chúng tôi luôn cung cấp dịch vụ vận chuyển hàng không bằng DHL, UPS, FEDEX và TNT. Tất cả đều có thể rất nhanh chóng để giao gói hàng cho bạn.Nếu gói hàng lớn và nặng, chúng tôi có thể gửi bằng đường biển.
Chúng tôi sẽ sắp xếp nó cho bạn nếu bạn không có sở thích về hãng chuyển phát nhanh
Đóng gói:
Vận chuyển bằng đường hàng không: đóng gói bằng hộp carton mạnh mẽ;
Vận chuyển bằng đường biển: được bọc bằng vật liệu chống nước, pallet và hộp gỗ sẽ được sử dụng nếu cần thiết.

Sử dụng lò xo không khí trong các ứng dụng công nghiệp

Air Spring cung cấp các giải pháp để gắn định hướng rung động của nhiều loại máy móc.Từ thiết kế kỹ thuật đến sự hài hòa của các thành phần hệ thống riêng lẻ.Lò xo không khí có thể được áp dụng cho rất nhiều thiết bị có thể làm giảm ảnh hưởng của rung động đến thiết bị một cách hiệu quả. Hiện nay, ngày càng nhiều thiết bị công nghiệp sử dụng lò xo không khí.Lò xo không khí GUOMAT có thể tạo ra tần số tự nhiên rất thấp, từ 0,5 đến 3,5 Hz tùy thuộc vào loại.Với tải trọng từ 0,5 k N đến hơn 440 k N, bộ cách ly không khí cung cấp giá đỡ hiệu quả cho các dụng cụ đo nhạy cảm cũng như nền móng nặng.


Công nghiệp Ecâu đố Như là

Thiết bị làm giấy, máy giặt lớn, thiết bị xử lý nước, thiết bị thể dục, máy dập lỗ, máy kéo da, trạm kiểm tra ô tô, máy móc y tế, máy khai thác mỏ, v.v.
