| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | GUOMAT |
| Chứng nhận: | ISO/TS16949:2009 |
| Số mô hình: | 1B7649 |
| Số lượng đặt hàng tối thiểu: | Có thể thương lượng |
|---|---|
| Giá bán: | có thể đàm phán |
| chi tiết đóng gói: | hộp carton mạnh mẽ hoặc khi khách hàng cần |
| Thời gian giao hàng: | 2-8 ngày làm việc |
| Điều khoản thanh toán: | T / T, Western Union, Paypal hoặc những người khác |
| Khả năng cung cấp: | 1000 chiếc / tuần |
| Vật liệu: | Thép cao su | LINH HỒN: | W01-358-7649 |
|---|---|---|---|
| Sự bảo đảm: | 12 tháng | Cân nặng: | 1,6 kg |
| Tên khác: | công nghiệp Firestone sốc khí | Khả năng áp lực: | 0,2-0,8 M Pa |
| TIẾP TỤC: | FS200-10 | Ống thổi cao su: | W01-358-0118 |
| Làm nổi bật: | W01-358-7649 Firestone Air Spring,W01-358-0118 Firestone Air Spring,Cao su Firestone Air Spring |
||

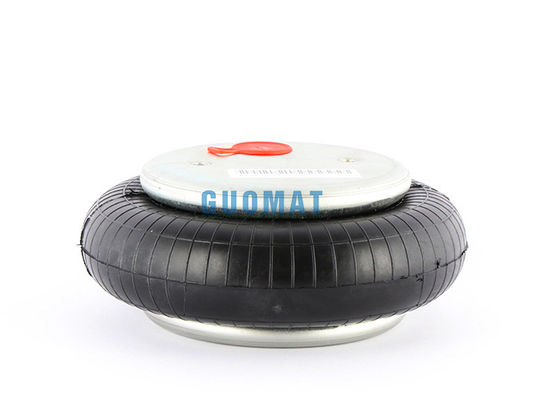

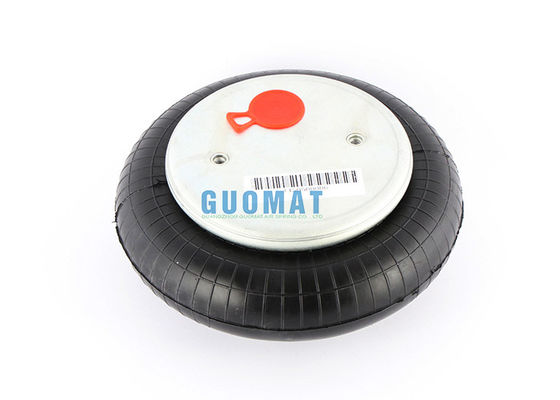

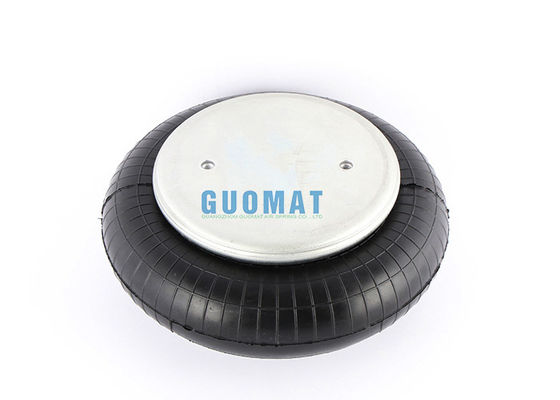

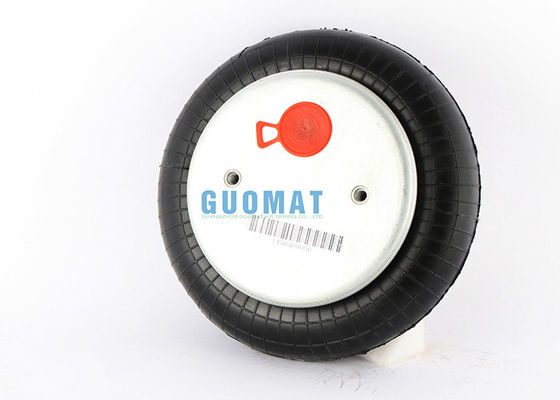

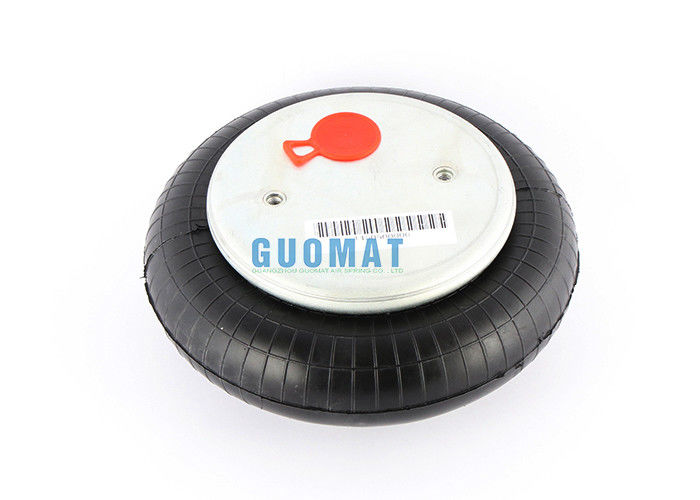

Đầu vào khí 3/4 NPT Firestone W01-358-7649 Kiểu ống thổi cao su 124 Dành cho MÁY NÉN
Nhà sản xuất thiết bị gốc OEM:
GUOMAT một phần số: 1B7649
Hạt mù u, 3/4 NPT
W01-358-7649
Firestone một phần số: W01-358-7649
Firestone một phần số: WO13587649
Firestone một phần số: WO1-358-7649
Firestone một phần số: W013587649
Firestone một phần số: W01 358 7649
Số bộ phận của Contitech:FS200-10 CI 3 / 4NPTOS
Contitech Một phần số:FS200-10 3 / 4NPT
Contitech Một phần số:FS 200-10
Mô tả Sản phẩm
Thông số kỹ thuật
GUOMAT Số bộ phận: 1B7649, Đường kính tối đa @ 100 PSIG (inch)
10.1
Chiều cao tối đa (inch)
5.1
Hành trình tối đa (inch)
2,9
Chiều cao có thể sử dụng tối thiểu (inch)
2,2
Buộc ở hành trình 1 inch (lb) @ 80PSI
3510
Lực ở hành trình 3 inch (lbs) @ 80PSI
2080
Lực ở hành trình tối đa @ 80PSI (pound)
1820
Vật liệu
2 lớp dây dẻo có độ bền cao
Chi tiết giới hạn cuối
Loại tấm hạt
3
Trung tâm đai ốc mù (inch)
3.5
Độ lệch cổng của đường tâm đai ốc lỗ mù (inch)
1,5
Bộ cách ly không khí
Chiều cao thiết kế
4,5
Tải trọng (ở độ cao thiết kế): 40 psig (lbs)
1210
Tải trọng (ở độ cao thiết kế): 60 psig (lbs)
1880
Tải trọng (ở độ cao thiết kế): 80 psig (lbs)
2540
Tần số tự nhiên (@ 80 psig) (cpm)
151
Phần trăm cô lập ở tần số bắt buộc 400 CPM
83.4
Phần trăm cô lập ở tần số bắt buộc 800 CPM
96,3
Phần trăm cô lập ở tần số bắt buộc 1500 CPM
99
❶Nut / Blind Nut
Nắp trên cùng Vít (Đai ốc) Răng: 2 chiếc X 3 / 8-16 NUÔI BLIND (5/8 SÂU)
Khoảng cách tâm trục vít của tấm bìa trên: 89 mm
Đáy nắp Tấm vít (Đai ốc) Răng: 2 chiếc X 3 / 8-16 NUÔI TRỤC (5/8 SÂU)
Khoảng cách tâm trục vít của tấm bìa dưới: 89 mm
❷ Lỗ khí / Đầu vào khí / Lắp khí
Lỗ khí / Đầu vào không khí: 3/4 NPT AIR INLET
Trục vít Khoảng cách giữa lỗ khí và đai ốc: 44,5 mm
❸ Tấm bìa
Đường kính tấm bìa trên: 160 mm
Đường kính tấm bìa dưới: 160 mm
❹ Ống thổi cao su
Ống thổi cao su Đường kính tối đa: 257 mm
Ống thổi cao su Đường kính tự nhiên: 220 mm
Hành trình làm việc: MIN 50 mm đến MAX 140 mm
Chiều cao tối đa: 140 mm
Chiều cao tối thiểu: 50mm
Chiều cao hành trình: 90mm
❺ Khối đệm / Khối đệm
Không có khối đệm
❻ Vòng đai lưng / Vòng đai
Với vòng bao: không có một mảnh nào của vòng bao
BẠO LỰC RUNG ĐỘNG - ĐẶC ĐIỂM NĂNG ĐỘNG
| Áp suất p [psi] | 40 | 60 | 80 | 100 | 120 | TậpV [in.³] | |
| Buộc (tải) F [lbf] | 981 | 1.530 | 2.040 | 2,570 | 3.090 | 124 | |
| Tỷ lệ mùa xuân c [lbf / in] | 701 | 1.000 | 1.290 | 1.560 | 1.870 | 124 | |
| Tần số tự nhiên f0 [Hz] | 2,7 | 2,7 | 2,6 | 2,5 | 2,5 | 124 | |
| Chiều cao thiết kế H: khuyến nghị 4,53 inch, tối thiểu 3,94 inch | |||||||
ỨNG DỤNG KHÍ NÉN - GIÁ TRỊ ĐẶC ĐIỂM TRẠNG THÁI
| Buộc F [lbf] | |||||||
| Áp suất p [psi] | 40 | 60 | 80 | 100 | 120 | TậpV [in.³] | |
| H 4,50 in. | 939 | 1440 | 1920 | 2430 | 2950 | 120 | |
| H 4,00 in. | 1120 | 1690 | 2260 | 2850 | 3430 | 110 | |
| H 3,50 in. | 1250 | 1880 | 2530 | 3170 | 3850 | 96 | |
| H 3,00 in. | 1370 | 2050 | 2760 | 3460 | 4170 | 83 | |
| H 2,50 inch. | 1450 | 2170 | 2930 | 3640 | 4410 | 68 | |
Phong cách: 124 Kết cấu cường độ cao
Hạt mù u, 1/4 NPT
W01-358-7650;
Firestone một phần số: W01-358-7650
Firestone một phần số: WO13587650
Firestone một phần số: WO1-358-7650
Firestone một phần số: W013587650
Firestone một phần số: W01 358 7650
Hạt mù u, 3/4 NPT
W01-358-7649
Firestone một phần số: W01-358-7649
Firestone một phần số: WO13587649
Firestone một phần số: WO1-358-7649
Firestone một phần số: W013587649
Firestone một phần số: W01 358 7649
Lò xo không khí GUOMAT Số một phần: 1B7649 cho MÁY NÉN:
