Nguồn gốc: | Trung Quốc |
Hàng hiệu: | GUOMAT |
Chứng nhận: | ISO/TS16949:2009 |
Số mô hình: | 1B8X4 |
Số lượng đặt hàng tối thiểu: | 1 cái |
---|---|
chi tiết đóng gói: | hộp carton mạnh hoặc như khách hàng cần |
Thời gian giao hàng: | 2-8 ngày làm việc |
Điều khoản thanh toán: | T / T, Western Union, paypal hoặc những người khác |
Khả năng cung cấp: | 1000 chiếc / tuần |
Vật chất: | Cao su, sắt | NĂM TỐT LÀNH: | 1B8-550 |
---|---|---|---|
Sự bảo đảm: | 12 tháng | Cân nặng: | 2,4 kg |
Tên khác: | lò xo không khí cho máy | Khả năng áp lực: | 0,2-0,8 M |
Đinh ốc: | 2X3 / 8-16UNC | Cửa hút gió: | 1/4 NPT |
Đá lửa: | W01-358-7564 | ||
Điểm nổi bật: | Lò xo cao su 1b8 550,lò xo cao su 1b8 550,1b8 550 |

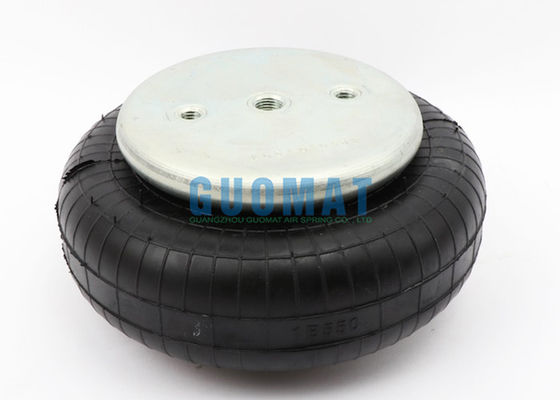

Lò xo không khí cao su 1B8-550 Goodyear Tham khảo Firestone W01-358-7564 Bộ truyền động không khí GUOMAT 1B8X4
Sự miêu tả:
GUOMAT 1B8X4Lò xo không khí cao su này được sản xuất và lắp ráp bằng cao su thiên nhiên và thép.Được sản xuất bởi nhà máy GUOMAT, đảm bảo chất lượng, kiểm tra chất lượng nghiêm ngặt, được nhiều khách hàng khen ngợi.
Nó có thể thay thế 1B8-550 Goodyear.Kích thước của GUOMAT1B8X4 giống như 1B8-550 Goodyear.
Mô tả sản phẩm của1B8X4 Tham khảo 1B8-550 Goodyear
Đường kính tấm bìa trên: 135mm
Số pít tông đáy: không
Đường kính tấm bìa dưới: 135mm
Khoảng cách tâm trục vít: 70mm
Khoảng cách lỗ khí giữa đai ốc: 35 mm
Nắp trên cùng Vít (Đai ốc) Răng: 2pcsX3 / 8-16UNC
Đáy tấm bìa vít (Đai ốc) Răng: 2pcsX3 / 8-16UNC
Ống thổi cao su Đường kính tối đa (Đường kính tối đa): 230 mm
Ống thổi cao su Đường kính tự nhiên 210 mm
Hành trình làm việc: MAX 140 mm đến MIN 50 mm
Chiều cao nén: 50 mm
Lỗ khí / Đầu vào khí: 1 / 4NPTF
Các loại | [Loại khác] Lò xo không khí1B8-550 Goodyear | Tay cầm điều chỉnh độ cao | Không |
Chiều rộng W (mm) | 221 | Dải tải (kN) | 12.501〜16.000 |
Tải trọng cho phép (kN) | 13.1 | Chiều dài ren L1 (mm) | - |
Chiều cao của thân chính h (mm) | 134 | Chủ đề danh nghĩa M (mm) | 10 |
Bất động sản | Hiệu suất tiêu chuẩn / chống va đập | Phương pháp cài đặt | 2 |
Cảng cấp hàng không | 1/4 | Có hoặc không có phần đệm | Không |
Chỉ thị RoHS | 10 | - | - |
Dữ liệu kỹ thuật của1B8X4 Tham khảo 1B8-550 Goodyear
GUOMAT: 1B8X4
Nhà sản xuất thiết bị gốc OEM: FS 120-10 CI
AIR INLET 1/4 NPT:
Firestone: W01-358-7564
Goodyear: 1B8-550
Contitech: FS120-10
Miêu tả về1B8X4 Tham khảo 1B8-550 Goodyear
Số thứ tự lắp ráp
Phong cách 116 Two Ply Bellows
Hạt mù, 1/4 NPT: W01-358-7564 ; W01 358 7564 ; W013587564
Hạt mù, 3/4 NPT: W01-358-7561 ; W01 358 7561 ; W013587561
Vòng hạt thép chìm, 19/4 bu lông, đai ốc, vòng đệm: W01-358-7568 ; W01 358 7568 ; W013587568
Đai ốc có lắp van 1/4 bồn chứa W01-A72-7518 ; W01 A72 7518 ; W01A727518
Chỉ ống thổi cao su: W01-358-0133 ; W01 358 0133 ; W013580133
Phong cách 117 ống thổi cao
Hạt mù, 1/4 NPT: W01-358-7600 ; W01 358 7600 ; W013587600
Hạt mù, 3/4 NPT: W01-358-7602 ; W01 358 7602 ; W013587602
Vòng hạt thép chìm, bu lông, đai ốc, vòng đệm cường độ 13/4: W01-358-7606 ; W01 358 7606 ; W013587606
1B8X4 Tham khảo 1B8-550 GoodyearỨNG DỤNG KHÍ NÉN - GIÁ TRỊ ĐẶC ĐIỂM TÌNH TRẠNG
Buộc F [lbf] | |||||
Áp suất p [psi] | 40 | 60 | 80 | 100 | TậpV [in.³] |
H 4,50 in ./114,3MM | 728 | 1130 | 1570 | 1970 | 110 |
H 4,00 inch/101,6MM | 905 | 1400 | 1940 | 2390 | 100 |
H 3,50 in./88,9MM | 1050 | 1610 | 2240 | 2740 | 90 |
H 3,00 inch/76,2MM | 1170 | 1770 | 2450 | 3020 | 75 |
H 2,50 inch/63,5MM | 1270 | 1900 | 2630 | 3260 | 57 |
BẠO LỰC RUNG ĐỘNG - ĐẶC ĐIỂM NĂNG ĐỘNG
Áp suất p [psi] | 40 | 60 | 80 | 100 | 120 | TậpV [in.³] | |
Buộc (tải) F [lbf] | 801 | 1.240 | 1.700 | 2.130 | 2,530 | 110 | |
Tỷ lệ mùa xuân c [lbf / in] | 709 | 949 | 1.190 | 1.430 | 1.670 | 110 | |
Tần số tự nhiên f0 [Hz] | 2,9 | 2,8 | 2,7 | 2,6 | 2,6 | 110 | |
Chiều cao thiết kế H: khuyến nghị 4,33 inch, tối thiểu 3,54 inch |
DỮ LIỆU ĐƠN HÀNG MUA
Kiểu | Khí vào | Số thứ tự | |
với các tấm uốn |
1/4 NPT 0 in. Đặc biệt |
GUOMAT có các loại lò xo không khí khác:
1B7-540 | 20095505 | Y | 1B7-540 IND | 1B7-540 (phiên bản chỉ dành cho công nghiệp 20551287) |
57991254000019 | 20095506 | Y | ENIDINE YI-1B7-540 | ENIDINE YI-1B7-540 |
1B7-540 | 20551287 | N | 1B7-540 CHO MDC | 1B7-540 CHO MDC - chỉ Mexico |
1B7-541 | 20095507 | N | 1B7-541 | 1B7-541 |
57991254100019 | 20095508 | Y | ENIDINE YI-1B7-541 | ENIDINE YI-1B7-541 |
57991254200000 | 20095509 | Y | 1B7-542 | 1B7-542 |
57991254200019 | 20095510 | Y | ENIDINE YI-1B7-542 | ENIDINE YI-1B7-542 |
57991254300000 | 20095511 | Y | 1B7-543 | 1B7-543 |
1B7-544 | 20095512 | N | 1B7-544 | 1B7-544 |
57991254500090 | 20811602 | Y | C 1B7-541 | C 1B7-541 |
1B6-547 | 20310537 | N | 1B6-547 | 1B6-547 |
57991254700019 | 20310538 | Y | ENIDINE YI-1B6-547 | ENIDINE YI-1B6-547 |
57991254800090 | 20810733 | Y | C 1B7-540 | C 1B7-540 |
57991254900090 | 20810734 | Y | C 1B7-544 | C 1B7-544 |
1B8-550 | 20095515 | N | 1B8-550 | 1B8-550 |
57991255000019 | 20095516 | Y | ENIDINE YI-1B8-550 | ENIDINE YI-1B8-550 |
1B8-552 | 20095517 | N | 1B8-552 | 1B8-552 |
57991255200019 | 20095518 | Y | ENIDINE YI-1B8-552 | ENIDINE YI-1B8-552 |
1B8-553 | 20095519 | N | 1B8-553 | 1B8-553 |
57991255300019 | 20095520 | Y | ENIDINE YI-1B8-553 | ENIDINE YI-1B8-553 |
1B8-554 | 20095521 | N | 1B8-554 | 1B8-554 |
57991255400019 | 20095522 | Y | ENIDINE YI-1B8-554 | ENIDINE YI-1B8-554 |
1B8-555 | 20095523 | N | 1B8-555 | 1B8-555 |
1B8-556 | 20095524 | N | 1B8-556 | 1B8-556 |
1B8-560 | 20095526 | N | 1B8-560 EXT | 1B8-560 EXT |
57991256000019 | 20095527 | Y | ENIDINE YI-1B8-560 | ENIDINE YI-1B8-560 |
1B8-561 | 20095528 | N | 1B8-561 ÁO KHÍ 58124 | 1B8-561 ÁO KHÍ 58124 |
1B8-562 | 20095529 | N | 1B8-562 | 1B8-562 |
