| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | GUOMAT |
| Chứng nhận: | ISO/TS16949:2009 |
| Số mô hình: | 1B40-6 |
| Số lượng đặt hàng tối thiểu: | 1 cái |
|---|---|
| chi tiết đóng gói: | hộp carton mạnh hoặc như khách hàng cần |
| Thời gian giao hàng: | 2-8 ngày làm việc |
| Điều khoản thanh toán: | T / T, Western Union, paypal hoặc những người khác |
| Khả năng cung cấp: | 1000 chiếc / tuần |
| Vật chất: | Thép cao su | Contitech: | FS 40-6 |
|---|---|---|---|
| Sự bảo đảm: | 1 năm | Khối lượng tịnh: | 0,91 kg |
| Vài cái tên khác: | Rung khí công nghiệp | Khả năng áp lực: | 0,2-0,8 MPa |
| Kích thước hộp: | 16 * 16 * 8cm | Nhãn hiệu: | Trung tính |
| Điểm nổi bật: | Đường kính 145mm lò xo contitech air,lò xo contitech FS 40-6,lò xo không khí contitech hai đai ốc |
||

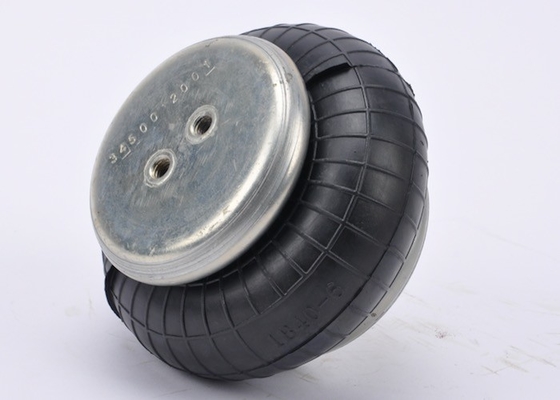

FS 40-6 Contitech Air Spring Kích thước nhỏ nhất Đường kính tối đa.145mm với hai quả hạch
GUOMAT1B40-6 Các thông số kỹ thuật thay thế FS 40-6
❶ Nut / Blind Nut
Số vít tấm bìa trên: 2 chiếc
Đáy tấm bìa Số vít: 2 chiếc
Khoảng cách của đai ốc: 44,5 mm
Vít của đai ốc: M8
❷ Lỗ khí / Đầu vào khí / Đầu nối khí
Lỗ khí / Đầu vào khí: G1 / 8
❸ Tấm bìa
Đường kính tấm bìa trên: 90 mm
Đường kính tấm bìa dưới: 90mm
❹ Ống thổi cao su
Ống thổi cao su qua đường kính: 130 mm
Trong 0,7 pa, Đường kính ống thổi cao su: 145 mm
Hành trình làm việc: MIN 50 mm đến MAX 110 mm
Chiều cao thiết kế ống thổi cao su: 70 mm
❺ Khối đệm / Khối đệm
Không có khối đệm
❻ Vòng đai / Vòng đai
Không có mảnh vành đai
FS40-6 Nhà sản xuất thiết bị gốc OEM:
| Phượng Hoàng |
SP1B04; SP 1B04 SP 1B 04 |
| Weforma |
WBE100-E1 WBE 100-E1 |
| contitech | FS 40-6 |
| contitenal |
FS40-6 FS406 |
| Dữ liệu kỹ thuật của FS40-6 | |
| Min.sức ép | Thanh 0 |
| Trả lực về min.Chiều cao | ≤ 120 N |
| Trọng lượng tổng thể với các tấm kẹp | 0,9 kg |
| Số lượng chuyển đổi | Độc thân |
| Kích thước cổng | G1 / 8 |
| Chiều dài hành trình | 60 MM |
| Loại xi lanh | Tiêu chuẩn |
| Vật liệu nắp cuối | Thép |
| Cách ly rung động - giá trị đặc tính động của FS40-6 | |||||||
| Chiều cao thiết kế H: khuyến nghị 90mm, tối thiểu 70mm | |||||||
| Áp suất p [bar] | 3 | 4 | 5 | 6 | 7 | số 8 | TậpV [l] |
| Lực lượng (Tải) [KN] | 1,7 | 2.3 | 2,8 | 3,4 | 3.8 | 4.4 | 0,5 |
| Tốc độ lò xo [N / cm] | 760 | 990 | 1220 | 1480 | 1610 | 1820 | |
| Tần số tự nhiên [Hz] | 3.5 | 3,3 | 3,3 | 3,3 | 3.2 | 3.2 | |
| Ứng dụng khí nén - giá trị đặc tính tĩnh của FS40-6 | |||||||
| Lực lượng F [kN] | |||||||
| Áp suất p [bar] | 3 | 4 | 5 | 6 | 7 | số 8 | TậpV [l] |
| Chiều cao H [mm] 60 | 2,6 | 3.5 | 4.3 | 5.2 | 6.1 | 6.9 | 0,3 |
| 70 | 2.3 | 3.2 | 3,9 | 4,7 | 5,4 | 6.2 | 0,4 |
| 80 | 2.1 | 2,8 | 3.5 | 4.2 | 4,9 | 5.3 | 0,5 |
| 90 | 1,7 | 2,2 | 2,8 | 3,4 | 3,9 | 4.4 | 0,5 |
| 100 | 1,2 | 1,6 | 2 | 2,5 | 3 | 3,4 | 0,6 |
1B 40-6 CI G 1/8 CA Bellows Style Industrial Spring Air Tham khảo FS 40-6 Contitech:
Chuyển đổi đơn lẻ,
Diện tích hiệu dụng 40cm sq,
Hành trình tối đa 60 cm,
Tấm hạt uốn,
Chủ đề gắn kết nữ, G1 / 8 BSPP, Căn giữa,
Thép
Nhà sản xuất: GUOMAT
Áp lực lạm phát tối đa
120 psi
Loại khí vào: Hệ mét
Dòng: C
Loại ống thổi: Một convoluted
Trọng lượng: 2,65 lbs.
Nhà sản xuất một phần số: 1B40-6
| Thiết bị truyền động không khí chuyển đổi đơn | ||||
| Tất cả các phép đo được tính bằng mm | ||||
| GUOMAT KHÔNG. | Contitech KHÔNG. | Min.Chiều cao thiết kế | Không gian cài đặt cần thiết | Tối đaĐột quỵ |
| 1B4060 | FS 40-6 | 50 | 160 | 60 |
| 1B5050 | FS 50-5 | 51 | 165 | 44 |
| 1B7070 | FS 70-7 | 51 | 180 | 64 |
| 1B10010 | FS 100-10 | 51 | 225 | 94 |
| 1B1209 | FS 120-9 | 50 | 230 | 85 |
| 1B1210 | FS 120-10 | 51 | 245 | 99 |
| 1B12012 | FS 120-12 | 51 | 250 | 119 |
| 1B20010 | FS 200-10 | 51 | 265 | 89 |
| 1B33011 | FS 330-11 | 51 | 340 | 99 |
| 1B33014 | FS 330-14 | 51 | 360 | 129 |
| 1B53011 | FS 530-11 | 51 | 400 | 124 |
| 1B53014 | FS 530-14 | 51 | 420 | 134 |
| 1B96012 | FS 960-12 | 63 | 480 | 117 |
| 1B133011 | FS 1330-11 | 63 | 570 | 107 |
| Bộ truyền động không khí đôi Convolution | ||||
| Tất cả các phép đo được tính bằng mm | ||||
| GUOMAT KHÔNG. | Contitech KHÔNG. | Min.Chiều cao thiết kế | Không gian cài đặt cần thiết | Tối đaĐột quỵ |
| 2B33022 | FD 330-22 | 75 | 340 | 230 |
| 2B33030 | FD 330-30 | 77 | 355 | 283 |
| 2B53022 | FD 530-22 | 77 | 400 | 233 |
| 2B53030 | FD 530-30 | 77 | 415 | 273 |
| 2B53035 | FD 530-35 | 77 | 420 | 313 |
| 2B96022 | FD 960-22 | 95 | 490 | 225 |
| 2B133025 | FD 1330-25 | 92 | 570 | 243 |
| Bộ truyền động không khí ba convolution | ||||
| Tất cả các phép đo được tính bằng mm | ||||
| GUOMAT KHÔNG. | Contitech KHÔNG. | Min.Chiều cao thiết kế | Không gian cài đặt cần thiết | Tối đaĐột quỵ |
| 3B33029 | FT 330-29 | 110 | 345 | 320 |
| 3B43032 | FT 430-32 | 115 | 355 | 315 |
| 3B53032 | FT 530-32 | 110 | 410 | 325 |
| 3B53035 | FT 530-35 | 115 | 430 | 395 |
| 3B96034 | FT 960-34 | 120 | 510 | 335 |
| 3B133035 | FT 1330-35 | 120 | 570 | 350 |
