| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | GUOMAT |
| Chứng nhận: | ISO/TS16949:2009 |
| Số mô hình: | 3B7324 |
| Số lượng đặt hàng tối thiểu: | Thỏa thuận |
|---|---|
| Giá bán: | Negotiable |
| chi tiết đóng gói: | hộp carton mạnh hoặc như khách hàng cần |
| Thời gian giao hàng: | 2-8 ngày làm việc |
| Điều khoản thanh toán: | T / T, Western Union, paypal hoặc những người khác |
| Khả năng cung cấp: | 1000 chiếc / tuần |
| Vật chất: | Hợp kim nhôm và cao su | Đá lửa: | W01-358-7324 |
|---|---|---|---|
| Sự bảo đảm: | 12 tháng | Khối lượng tịnh: | 16,5 kg |
| Tên khác: | Air Spring Industrial | Khả năng áp lực: | 0,2-0,8 M |
| Trọng lượng thô: | 18,5 kg | Mặt bích: | Với |
| Phương thức kết nối: | Kết nối mặt bích | Contitech FT 1710-38 RS: | FT 1710-38 RS |
| Điểm nổi bật: | W01-358-7324,FT 1710-38 RS Firestone Air Spring |
||

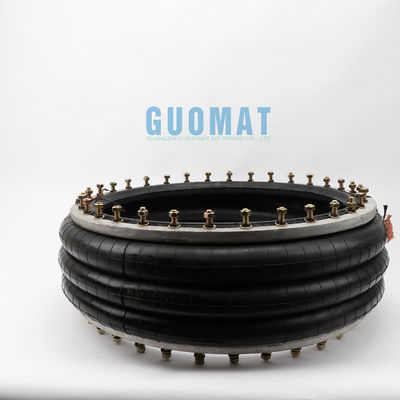

W01-358-7324 Firestone Air Spring Bellows NO.Phong cách 320 Contitech FT 1710-38 RS cho Máy nâng hạng nặng
Guomat 3B7324 Lò xo không khí đơn công nghiệp Thông số kỹ thuật
| Thông số kỹ thuật sản phẩm | |
| Kiểu: | 320 |
| Vòng kẹp nhôm: | 24 (3 / 8-24) BOL TS MỖI NHẪN |
| Đường kính bu lông Ø: |
482 mm / 19,0 inch |
| Đường kính bảng: | 517 mm /
20,37 inch |
| Đường kính tối đa (OD) ở 7 bar: | 569 mm /
22,42 inch |
| Chiều cao tối thiểu: | 115 mm /
4,53 inch |
| Chiều cao tối đa: |
495 mm / 19,5 inch |
| Đột quỵ: | 380 mm /
14,97 inch |
❶Nut / Blind Nut
Chiều dài của đai ốc: 38 mm
Số vít tấm bìa trên: 24 chiếc
Đáy tấm bìa Số vít: 24 chiếc
Nắp trên cùng Vít (Đai ốc) Răng: M10
Khoảng cách tâm trục vít của tấm bìa trên: 482 mm
Đáy nắp đĩa vít (Đai ốc) Răng: M10
Khoảng cách tâm trục vít của tấm bìa dưới: 482 mm
❷ Lỗ khí / Đầu vào khí / Lắp khí
Lỗ khí / Đầu vào khí: G1 / 2
❸ Tấm bìa
Đường kính tấm bìa trên: 517 mm
Đường kính tấm bìa dưới: 517 mm
❹Ống thổi cao su
Ống thổi cao su Đường kính tối đa: 569mm
Ống thổi cao su Chiều cao tự nhiên: 440 mm
❺ Khối đệm / Khối đệm
Không có khối đệm
❻ Vòng đai / Vòng đai
Với 2 chiếc vòng kẹp
Phong cách 320 Two Ply Bellows
Cổ nhôm có gân, vòng hạt (khoảng cách bằng nhau), bu lông 45 mm, đai ốc, vòng đệm:
W01-358-7324
; W01 3587324
; W013587324
Cụm tấm cuộn *, 1/2 đai ốc, 3/4 NPT:
W01-358-7276
W01 358 7276
W013587276
Chỉ ống thổi cao su:
W01-358-0987;
W01 358 0987;
W013580987
Lực thu gọn đến độ cao tối thiểu (@ 0 BAR): 400 N.
Phong cách 328 Kết cấu cường độ cao:
Gân cổ nhôm
Vòng hạt nhôm cổ có gân (khoảng cách bằng nhau), 17/8 bu lông, đai ốc, vòng đệm:
W01-358-9528
W01 358 9528
W013589528
Cụm tấm cuộn *, 1/2 đai ốc, 3/4 NPT
W01-358-9526
W01 358 9526
W013589526
Chỉ ống thổi cao su
W01-358-1002;
W01 358 1002;
W013581002
Thành phần của phần tử lò xo không khí biến đổi công nghiệp có các khía cạnh sau
❶Nut / Blind Nut- Cũng như một bộ phận cố định của cụm Tấm bìa.Cung cấp một giải pháp thay thế cho hệ thống lắp đặt bu lông.Đó là khuyết tật bên trong tấm sắt
❷ Lỗ khí / Đầu vào khí / Lắp khí - Hầu hết thường là 1/4 NPT cung cấp lối vào không khí cho ống thổi cao su.
❸ Tấm bìa- Thiết kế ống thổi cong lên đến bền hơn và kiểm soát chất lượng lớn nhất trong nhà máy.Cho phép kiểm tra rò rỉ 100% trước khi xuất xưởng.
❹Ống thổi cao su- Ống thổi khí bao gồm bốn lớp vật liệu: một lớp bên trong, hai lớp dây - vải gia cố, và một lớp vỏ.Cấu tạo của một loại cao su tự nhiên cung cấp - thuộc tính chức năng 65F.
❺ Khối đệm / Khối đệm - Thiết bị làm bằng cao su đặc hoặc nhựa kỹ thuật được thiết kế để ngăn ngừa thiệt hại lớn cho xe hoặc hệ thống treo trong trường hợp lò xo bị mất áp suất không khí đột ngột.
❻ Vòng đai / Vòng đai - Vòng quấn dây được đúc để cung cấp độ ổn định bên của ống thổi lò xo loại phức tạp.
Lò xo khí GUOMAT có thể kéo dài tuổi thọ ít nhất hai lần, luôn lâu hơn gấp bốn lần so với lò xo thép!
