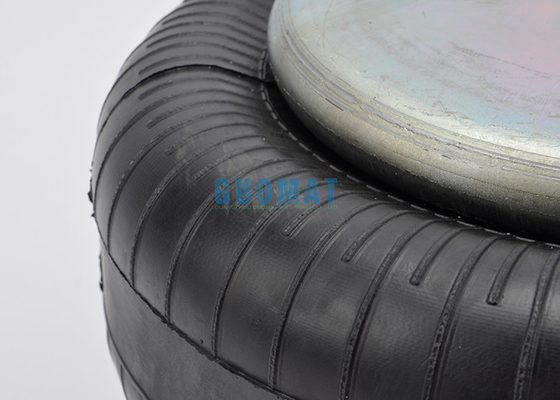

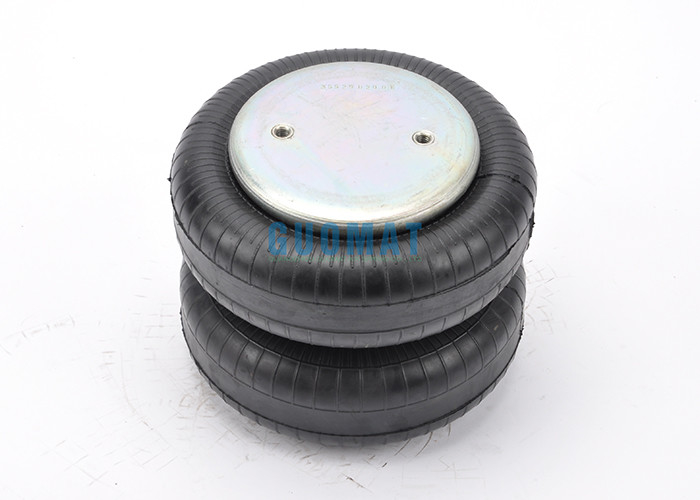

Hệ thống treo lò xo không khí công nghiệp W01-M58-6910 Tham khảo Goodyear 2B9-220

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Trung Quốc
Hàng hiệu:	GUOMAT
Chứng nhận:	ISO/TS16949:2009
Số mô hình:	2B6710

Thanh toán:

Số lượng đặt hàng tối thiểu:	1pc
chi tiết đóng gói:	hộp carton mạnh hoặc như khách hàng cần
Thời gian giao hàng:	2-8 ngày làm việc
Điều khoản thanh toán:	T / T, Western Union, Paypal hoặc những người khác
Khả năng cung cấp:	1000 chiếc / tuần

Tiếp xúc

Chi tiết sản phẩm

Vật liệu:	Thép và cao su	Firestone:	W01-358-6910
Sự bảo đảm:	12 tháng	Cân nặng:	3.0kg
Tên khác:	Bộ truyền động không khí Túi cao su	Khả năng áp lực:	0,2-0,8 M Pa
đầu vào không khí:	1 / 4NPTF	Chớp:	M8
Làm nổi bật:	lò xo trợ giúp không khí , bộ phận treo khí

Hệ thống treo túi khí nén khí lò xo Firestone W01-M58-6910 Tham khảo Goodyear 2B9-220

Nhà sản xuất thiết bị gốc OEM:

CÁC SỐ VÀNG	HOÀN THÀNH số

CONTITECH FD 20019 S / 895 N	Firestone: W01-358-6910
FIRESTONE FLEX 20	Contitech: FD 200-19 320
FIRESTONE W01-358-0138	Goodyear: 2B9-200 / 202/216
095-0009	Hendrickson: S8768 / 458433
GOODYEAR 2B 9-200	: 578423202
578923202	Tam giác: 6325/4320
PHOENIX 2B 12R	Dayton: 3546910
PIRELLI T20 86600	Leland: Sc2011
MÁY BAY 114001	Navistar: 554783C1
	Dina: A812719 / AZ812719
	SAF Hà Lan: 57006910
	Rơ moóc De: 133128
	Phanh & bánh xe: M3501
	Ridewell: 1003586910C
	Tuthill: 1371
	Watson & Chalin: AS-0001 / AS-0156G

Thông số kỹ thuật và dữ liệu kỹ thuật của W01-358-6910 và 2B9-200

Số bộ phận Firestone: W01-358-6910 / W013586910 / W01 358 6910
Số ống thổi Corspass: 20
Số phần của Goodyear: 2B9-220 / 2B9220 / 2B9 220
Goodyear Bellows Số: 578-92-3-202 / 578923202/578 92 3 202
Số lượng lưới: 1371
Đoạn giới thiệu Hendrickson số: S-8768
Số xe tải Hendrickson: 45843-3
Số Ridewell: 1003586910C
Số phần tam giác: 4320
Ống thổi tam giác số: 6325
Watsons Chalin #: AS-0001

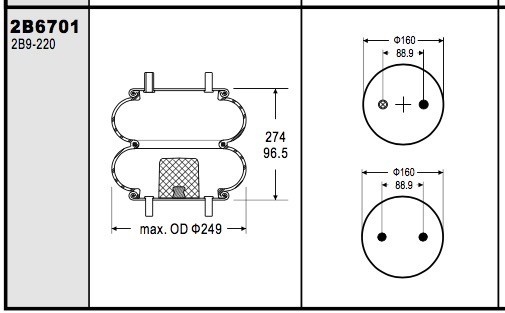

Chiều cao nén: 3,12
Số lượng mái: 3079
Đường kính nắp trên: 6,31 inch / 160 mm
Số piston đáy: 3090
Đường kính nắp đáy: 6,31 inch / 160 mm
Khoảng cách tâm trục vít: 89 mm
Khoảng cách giữa các đai ốc là 44,5 mm
Răng vít (đai ốc) nắp trên: 2pcsX M8-16UNC
Răng vít (đai ốc) nắp đáy: 2pcsX M816UNC
Ống thổi cao su Đường kính tối đa: 251 mm
Ống thổi cao su đường kính tự nhiên 224 mm
Hành trình làm việc: lên đến 260 mm đến MIN 75 mm
Lỗ thông gió / đầu vào: 1/4 NPT

Cách tính toán cho khí nén, chẳng hạn như

• Khối lượng nâng lên 2000 M (Kg)
• Hành trình mong muốn 190 S Min (Mm)
• Số lượng lò xo không khí 4 N
• Chiều cao lắp đặt tối thiểu 190 H Min (Mm)
• Đường kính lắp đặt tối thiểu 500 D (Mm)
• Áp suất không khí 6 P (Bar)

Cách ly rung động - giá trị đặc tính động Chiều cao thiết kế H: đề nghị 210mm, tối thiểu 195mm
Áp suất p [bar]	3	4	5	6	7	số 8	TậpV [l]
Buộc (Tải) [kN]	5.2	7.1	9	10,7	12.4	14,5
Tốc độ lò xo [N / mm]	79,5	103	126,5	150	173,5	197	5.9
Tần số tự nhiên [Hz]	2.0	1,9	1,9	1,9	1,9	1,9

Ứng dụng khí nén - giá trị đặc tính tĩnh Lực lượng F [kN]
Áp suất p [bar]		3	4	5	6	7	số 8	TậpV [l]
Chiều cao H [mm]	230	4,21	5,7	7.2	8,73	10.3	12	6.4
	200	5,8	7.78	9,74	11,7	13,8	15,9	5,7
	170	6,96	9.3	11,7	14.1	16,5	19	5
	140	7.86	10,5	13,2	15,8	18,5	21.3	4.1
	110	8,52	11.4	14,2	17.1	19,9	22,9	3,4
	80	9,07	12	15	18	21	24.1	2,5

Hệ thống treo lò xo không khí công nghiệp W01-M58-6910 Tham khảo Goodyear 2B9-220 0

Số phong cách	Chiều cao thiết kế	Tải (ở Chiều cao thiết kế) tại:			Tần số tự nhiên	% cô lập ở tần số cưỡng bức
		••40 PSIG (pound)	60 PSIG (pound)	80 PSIG (pound)	(@ 80 PSIG) fn(cpm)	400 CPM%	800 CPM%	1500 CPM%
CÁCH MẠNG NHÂN ĐÔI
268	5.5	515	787	1,062	145	84,9	96,6	99.1
267-1,5	6.0	566	871	1.194	129	87,6	97,2	99,2
224	6,5	730	1.130	1.530	126	89.0	97,5	99.3
26	8.0	590	980	1.360	123	89,6	87,6	99.3
274	8.5	990	1.540	2.130	116	90,7	97,8	99.4
20-2	10.0	1.184	1.848	2,531	97	93,7	98,5	99,5
22	9.5	2.060	3.170	4.280	106	92.4	98,2	99,5
22-1,5	10,5	1.930	3.030	4.130	106	92.4	98,2	99,5
21	9.5	3.030	4.750	6.540	105	92,6	98.3	99,5
21-2	10,5	3,460	5.350	7.280	95	94,1	98,6	99 6
233-2	11,25	3,413	5.631	7.691	89	95.0	98,8	99,7
