Nguồn gốc: | Trung Quốc |
Hàng hiệu: | GUOMAT |
Chứng nhận: | ISO/TS16949:2009 |
Số mô hình: | 2B120-17 |
Số lượng đặt hàng tối thiểu: | 1pc |
---|---|
chi tiết đóng gói: | hộp carton mạnh hoặc như khách hàng cần |
Thời gian giao hàng: | 2-8 ngày làm việc |
Điều khoản thanh toán: | T / T, Western Union, Paypal hoặc những người khác |
Khả năng cung cấp: | 1000 chiếc / tuần |
Vật chất: | Tấm thép, ống thổi cao su | NỘI DUNG: | FD120-17 |
---|---|---|---|
Lỗ khí: | G4 / 4 | Vít răng: | M8 |
Khoảng cách trung tâm vít: | 70 mm | Đường kính tấm bìa: | 135 mm |
Khả năng áp lực: | 0,2-0,8 M | Cú đánh: | 75 ~ 230 mm |
Điểm nổi bật: | lò xo trợ giúp không khí,bộ phận treo khí |

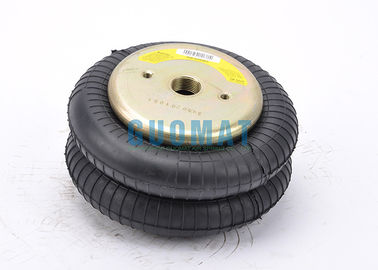

FD120-17 CI Công nghiệp Air Spring Convolution Air Actuator 3/4 NPT Air Inlet
Nhiều nhà sản xuất thiết bị gốc OEM của FD120-17:
VÒI SỐ | HOÀN THÀNH SỐ |
NỘI DUNG 603 N | BOSCH 822419042 |
FIRESTONE FLEX 26 | NỘI DUNG FD120-17 |
CHỮA CHÁY W01 358 0142 | 2682 030000 |
TUYỆT VỜI 26 | DUNLOP (FR) SO 8201 |
PHOENIX 2B O7 R | FESTO EB-215-155 |
Máy bay 114050 | TỐT 2B 7-540 |
BÌNH THƯỜNG PM / 31082 (8x2) | |
PirELLI T26 84181 | |
TAURUS KF 218 | |
WEFORMA WBZ 300-E1 | |
Máy bay 113053 |
Hạt / Hạt mù
Top vít tấm bìa (Nut) Răng: 2 chiếc X M8X1.25
Khoảng cách trung tâm trục vít của tấm phủ trên cùng: 70 mm
Vít nắp đáy (Nut) Răng: 2 chiếc X M8X1.25
Trung tâm trục vít Khoảng cách của tấm bìa dưới: 70mm
Lỗ khí / Cửa hút gió / Lắp khí
Lỗ khí / Cửa nạp khí: G3 / 4
Tấm bìa
Đường kính tấm trên cùng (Chiều rộng): 135 mm / 5,31 inch
Đường kính tấm bìa dưới (Chiều rộng): 135 mm / 5,31 inch
Số tấm bìa trên cùng: 3450
Số tấm bìa dưới: 3436
Cao su
Cao su Bellows Đường kính tự nhiên: 189 mm
Cao su Bellows Chiều cao tự nhiên: 177 mm
Chiều cao nén: 79 mm / 3,12 inch
Chiều cao thiết kế: 178mm-203mm / 7-8 inch
Đường kính tối đa: 218 mm / 8,6 inch
Bellows # SỐ: 26
Khối bội thu / Khối đệm
Không có khối cản
Vòng đệm / Vòng đệm
Với Girdle hoop: Một miếng của Girdle hoop
Chi tiết dữ liệu kỹ thuật tại ảnh bên dưới
Số thứ tự | |
Chỉ cao su | 6021 |
với các tấm uốn, cửa nạp khí 3/4 NPT | 75967 |
Cách ly rung - giá trị đặc tính động
Chiều cao thiết kế H: khuyến nghị 7,48 inch, tối thiểu 6,89 inch | ||||||
Áp suất p [psi] | 40 | 60 | 80 | 100 | 120 | Tập V [in.3] |
Buộc (Tải) [lbf] | 778 | 1210 | 1640 | 2060 | 2460 | |
Tốc độ lò xo [lbf / in.] | 311 | 492 | 673 | 854 | 1040 | 232 |
Tần số tự nhiên [Hz] | 2.1 | 2.0 | 2.0 | 2.0 | 2.0 |
Ứng dụng khí nén - giá trị đặc tính tĩnh Lực F [kN]
Lực lượng F [lbf] | |||||||
Áp suất p [psi] | 40 | 60 | 80 | 100 | 120 | Tập V [in.3] | |
Chiều cao H [in.] | 8,0 | 681 | 1070 | 1440 | 1820 | 2180 | 240 |
7,0 | 885 | 1340 | 1790 | 2260 | 2710 | 220 | |
6.0 | 1070 | 1580 | 2110 | 2650 | 3170 | 200 | |
5.0 | 1210 | 1790 | 2390 | 3000 | 3570 | 170 | |
4.0 | 1330 | 1970 | 2640 | 3310 | 3910 | 140 | |
3.0 | 1420 | 2120 | 2840 | 3560 | 4160 | 120 |
