Nguồn gốc: | Trung Quốc |
Hàng hiệu: | GUOMAT |
Chứng nhận: | ISO/TS16949:2009 |
Số mô hình: | 3H580384 |
Số lượng đặt hàng tối thiểu: | 1pc |
---|---|
chi tiết đóng gói: | hộp carton mạnh hoặc như khách hàng cần |
Thời gian giao hàng: | 2-8 ngày làm việc |
Điều khoản thanh toán: | T / T, Western Union, Paypal hoặc những người khác |
Khả năng cung cấp: | 1000 chiếc / tuần |
Vật chất: | Hợp kim nhôm và cao su | HƯỚNG DẪN: | W01-M58-6984 |
---|---|---|---|
Sự bảo đảm: | 12 tháng | Khối lượng tịnh: | 19,5 kg |
Tên khác: | Bộ cách ly lò xo công nghiệp | Khả năng áp lực: | 0,2-0,8 M |
Trọng lượng thô: | 20,5 kg | Mặt bích: | có hay không |
Phương thức kết nối: | Kết nối mặt bích | Kích thước vòng bích: | 638 mm |
BOLT CIRCLE DIA: | 596 mm | ||
Điểm nổi bật: | lò xo không khí,lò xo trợ giúp không khí |

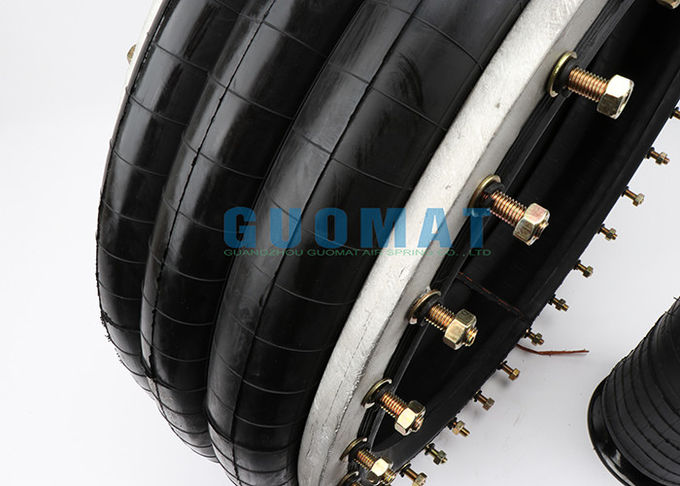

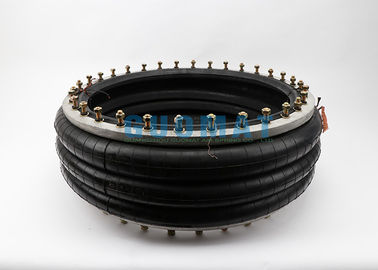

Lò sưởi không khí công nghiệp W01 M58 6984 GUOMAT 3B6984 ở mức 0,7 Mpa Max Dia 715mm
Thông số kỹ thuật lò xo không khí ba công nghiệp
Mô tả hội
Sự miêu tả
Lệnh hội số
Phong cách 321
Vòng cổ bằng nhôm có gân (khoảng cách đều nhau), bu lông 45 mm, đai ốc, vòng đệm
W01-M58-6984
Hai ống thổi
Chỉ cao su
W01-358-7919
Nhà sản xuất một phần số | Mô tả ngắn W01-M58-6984, W01M586984, WO1-M58-6984, WO1M586984 | Loại vòng hạt | 4 |
Đường kính tối đa @ 7 Bar (mm) | 709 | Dim # C (Bolt Circle Đường kính mm) | 597 |
Chiều cao tối đa (mm) | 114 | Số bu lông (mỗi vòng) | 32 |
Đột quỵ tối đa (mm) | 361 | Chiều cao thiết kế (mm) | 381 |
Chiều cao có thể sử dụng tối thiểu (mm) | 475 | 3 vạch (kN) | 78,5 |
25 mm (kN) | 174,6 | 5 vạch (kN) | 132,9 |
50% đột quỵ tối đa (kN) | 150 | 7 vạch (kN) | 187,9 |
Đột quỵ tối đa (kN) | 106,5 | Tần số tự nhiên (@ 5 Bar) (fn (Hz) | 1.2 |
Technigram áp dụng? | 113 | 7 Hz | 97 |
Vật chất | Dây 2 lớp, cường độ cao | 13 Hz | 99,3 |
25 Hz | 99,8 |
Chiều cao lắp ráp (mm) | 440 | 400 | 360 | 320 | 280 | 240 | 200 | 160 | |
Tập @ 7 BAR (cu cm) | 135784 | 125615 | 114722 | 102796 | 90465 | 77839 | 64589 | 50778 | |
Khu vực EFF @ 7 BAR (cm vuông) | 2394 | 2596 | 2757 | 2897 | 3026 | 3151 | 3277 | 3407 | |
Lực lượng kN | @ 3 THANH | 67,39 | 74,50 | 80,12 | 84,65 | 88,33 | 91,63 | 95,16 | 99,35 |
@ 4 THANH | 92,19 | 101,14 | 108,37 | 114,48 | 119,71 | 124,49 | 129,35 | 134,85 | |
@ 5 THANH | 116,52 | 127,36 | 136.16 | 143,61 | 150,09 | 156,08 | 162,19 | 168,98 | |
@ 6 THANH | 143,26 | 155,70 | 165,72 | 174,35 | 182,12 | 189,54 | 197,05 | 204,99 | |
@ 7 THANH | 167,54 | 181,66 | 192,94 | 202,76 | 211,80 | 220,56 | 229,36 | 238,43 |
Đặc tính động ở Chiều cao thiết kế 380 mm (Chỉ dành cho thiết kế bộ cách ly Airmount) | |||
Máy đo Sức ép (QUÁN BA) | Tải (KN) | Tốc độ lò xo (kN / m) | Tần số tự nhiên Hz |
3 | 77,48 | 465 | 1,22 |
4 | 104,95 | 592 | 1,18 |
5 | 132,00 | 716 | 1,16 |
6 | 160,98 | 839 | 1,14 |
7 | 187,60 | 954 | 1,12 |
Loại kết nối mặt bích của bảng so sánh mô hình không khí mùa xuân | |||
HƯỚNG DẪN SỐ | Contitech SỐ. | HƯỚNG DẪN SỐ | Contitech SỐ. |
FS22-3DICR | FS 22-3 DI CR | FS960-12RS | FS 960-12 RS |
FS44-5DICR | FS 44-5 DI CR | FS1330-11RS | FS 1330-11 RS |
FS76-7DICR | FS 76-7 DI CR | FS1710-12RS | FS 1710-12 RS |
FS76-7DSCR | FS 76-7 DS CR | FS2870-16RS | FS 2870-16 RS |
FS138-8DS | FS 138-8 DS | FS5450-16RS | FS 5450-16 RS |
FS210-10DS | FS 210-10 DS | FD960-22RS | FD 960-22 RS |
FS412-10DS | FS 412-10 DS | FD1120-30RI | FD 1120-30 RI |
FS614-13DS | FS 614-13 DS | FD1330-25RS | FD 1330-25 RS |
FS816-15DS | FS 816-15 DS | FD1710-25RS | FD 1710-25 RS |
FD22-4DICR | FD 22-4 DI CR | FD1730-40RI | FD 1730-40 RI |
FD44-10DICR | FD 44-10 DI CR | FD2380-24RS | FD 2380-24 RS |
FD76-14DICR | FD 76-14 DI CR | FD2470-40RI | FD 2470-40 RI |
FD76-14DSCR | FD 76-14 DS CR | FD2870-30RS | FD 2870-30 RS |
FD138-18DS | FD 138-18 DS | FD5450-28RS | FD 5450-28 RS |
FD209-21DS | FD 209-21 DS | FT960-34RS | FT 960-34 RS |
FD210-22DS | FD 210-22 DS | FT1330-35RS | FT 1330-35 RS |
FD412-18DS | FD 412-18 DS | FT1710-38RS | FT 1710-38 RS |
FD614-26DS | FD 614-26 DS | FT2870-45RS | FT 2870-45 RS |
FD816-30DS | FD 816-30 DS | FT5450-44RS | FT 5450-44 RS |
FT22-6DICR | FT 22-6 DI CR | ||
FT44-15DICR | FT 44-15 DI CR | ||
FT76-20DICR | FT 76-20 DI CR | ||
FT76-20DSCR | FT 76-20 DS CR | ||
FT138-26DS | FT 138-26 DS | ||
FT210-32DS | FT 210-32 DS | ||
FT412-32DS | FT 412-32 DS | ||
FT614-36DS | FT 614-36 DS | ||
FT816-40DS | FT 816-40 DS |
