Nguồn gốc: | Trung Quốc |
Hàng hiệu: | GUOMAT |
Chứng nhận: | ISO/TS16949:2009 |
Số mô hình: | 1B8X4 |
Số lượng đặt hàng tối thiểu: | 1pc |
---|---|
chi tiết đóng gói: | hộp carton mạnh hoặc như khách hàng cần |
Thời gian giao hàng: | 2-8 ngày làm việc |
Điều khoản thanh toán: | T / T, Công Đoàn phương tây, Paypal hoặc Những Người Khác |
Khả năng cung cấp: | 1000 cái / tuần |
Vật chất: | Cao su, sắt | Contitech: | FS 120-10 |
---|---|---|---|
Sự bảo đảm: | 12 tháng | Cân nặng: | 2,4 kg |
Tên khác: | thiết bị truyền động không khí cho máy | Khả năng áp lực: | 0,2-0,8 M |
Đinh ốc: | 2X3 / 8-16UNC | Cửa hút gió: | 1/4 NPT |
Đá lửa: | W01-358-7564 | ||
Điểm nổi bật: | convoluted air spring,air helper springs |

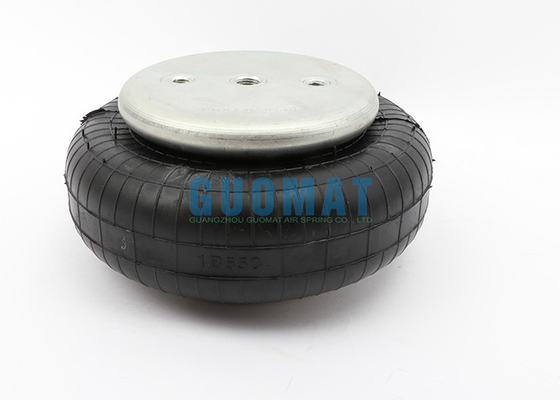

GUOMAT 1B8X4 Tham khảo Firestone W01-358-7564 và Goodyear 1B8-550 cho máy
Mô tả sản phẩm của1B8X4 Tham khảo W01-358-7564
Đường kính tấm bìa trên: 135mm
Số pít tông đáy: không
Đường kính tấm bìa dưới: 135mm
Khoảng cách tâm trục vít: 70mm
Khoảng cách lỗ khí giữa đai ốc: 35 mm
Nắp trên cùng Vít (Đai ốc) Răng: 2pcsX3 / 8-16UNC
Đáy tấm bìa vít (Đai ốc) Răng: 2pcsX3 / 8-16UNC
Ống thổi cao su Đường kính tối đa (Đường kính tối đa): 230 mm
Ống thổi cao su Đường kính tự nhiên 210 mm
Hành trình làm việc: MAX 140 mm đến MIN 50 mm
Chiều cao nén: 50 mm
Lỗ khí / Đầu vào khí: 1 / 4NPTF
Các loại | [Loại khác] Lò xo không khí | Tay cầm điều chỉnh độ cao | Không |
Chiều rộng W (mm) | 221 | Dải tải (kN) | 12.501〜16.000 |
Tải trọng cho phép (kN) | 13.1 | Chiều dài ren L1 (mm) | - |
Chiều cao của thân chính h (mm) | 134 | Chủ đề danh nghĩa M (mm) | 10 |
Bất động sản | Hiệu suất tiêu chuẩn / chống va đập | Phương pháp cài đặt | 2 |
Cảng cấp hàng không | 1/4 | Có hoặc không có phần đệm | Không |
Chỉ thị RoHS | 10 | - | - |
Dữ liệu kỹ thuật của1B8X4 Tham khảo W01-358-7564
GUOMAT: 1B8X4
Nhà sản xuất thiết bị gốc OEM: FS 120-10 CI
AIR INLET 1/4 NPT:
Firestone: W01-358-7564
Goodyear: 1B8-550
Contitech: FS120-10
Miêu tả về1B8X4 Tham khảo W01-358-7564
Số thứ tự lắp ráp
Phong cách 116 Two Ply Bellows
Hạt mù, 1/4 NPT: W01-358-7564 ; W01 358 7564 ; W013587564
Hạt mù, 3/4 NPT: W01-358-7561 ; W01 358 7561 ; W013587561
Vòng hạt thép chìm, 19/4 bu lông, đai ốc, vòng đệm: W01-358-7568 ; W01 358 7568 ; W013587568
Đai ốc có lắp van 1/4 bồn chứa W01-A72-7518 ; W01 A72 7518 ; W01A727518
Chỉ ống thổi cao su: W01-358-0133 ; W01 358 0133 ; W013580133
Phong cách 117 ống thổi cao
Hạt mù, 1/4 NPT: W01-358-7600 ; W01 358 7600 ; W013587600
Hạt mù, 3/4 NPT: W01-358-7602 ; W01 358 7602 ; W013587602
Vòng hạt thép chìm, bu lông, đai ốc, vòng đệm cường độ 13/4: W01-358-7606 ; W01 358 7606 ; W013587606
1B8X4 Tham khảo W01-358-7564ỨNG DỤNG KHÍ NÉN - GIÁ TRỊ ĐẶC ĐIỂM TÌNH TRẠNG
Buộc F [lbf] | |||||
Áp suất p [psi] | 40 | 60 | 80 | 100 | TậpV [in.³] |
H 4,50 in ./114,3MM | 728 | 1130 | 1570 | 1970 | 110 |
H 4,00 inch/101,6MM | 905 | 1400 | 1940 | 2390 | 100 |
H 3,50 in./88,9MM | 1050 | 1610 | 2240 | 2740 | 90 |
H 3,00 inch/76,2MM | 1170 | 1770 | 2450 | 3020 | 75 |
H 2,50 inch/63,5MM | 1270 | 1900 | 2630 | 3260 | 57 |
BẠO LỰC RUNG ĐỘNG - ĐẶC ĐIỂM NĂNG ĐỘNG
Áp suất p [psi] | 40 | 60 | 80 | 100 | 120 | TậpV [in.³] | |
Buộc (tải) F [lbf] | 801 | 1.240 | 1.700 | 2.130 | 2,530 | 110 | |
Tỷ lệ mùa xuân c [lbf / in] | 709 | 949 | 1.190 | 1.430 | 1.670 | 110 | |
Tần số tự nhiên f0 [Hz] | 2,9 | 2,8 | 2,7 | 2,6 | 2,6 | 110 | |
Chiều cao thiết kế H: khuyến nghị 4,33 inch, tối thiểu 3,54 inch |
DỮ LIỆU ĐƠN HÀNG MUA
Kiểu | Khí vào | Số thứ tự | |
với các tấm uốn |
1/4 NPT 0 in. Đặc biệt |
57991256700090 | 20810735 | Y | C 1B8-560 | C 1B8-560 |
57991256800091 | 20810607 | Y | P 1B8-560 | P 1B8-560 |
57991256900091 | 20811403 | Y | P 1B8-550 | P 1B8-550 |
57991257000090 | 20811604 | Y | C 1B8-562 | C 1B8-562 |
57991257100090 | 20811605 | Y | C 1B8-564 | C 1B8-564 |
57991257200090 | 20811606 | Y | C 1B8-850 | C 1B8-850 |
57991262700090 | 20806174 | Y | C 1B8-550 | C 1B8-550 |
1B5-800 | 20469101 | N | 1B5-800 | 1B5-800 |
57991280000019 | 20095537 | Y | ENIDINE YI-1B5-800 | ENIDINE YI-1B5-800 |
57991280100000 | 20607917 | Y | GOODYEAR 1B5-801 | GOODYEAR 1B5-801 |
57991280100019 | 20095538 | Y | ENIDINE YI-1B5-801 | ENIDINE YI-1B5-801 |
1B5-810 | Năm 20254245 | N | 1B5-810 | 1B5-810 |
57991281000019 | 20095539 | Y | ENIDINE YI-1B5-810 | ENIDINE YI-1B5-810 |
57991282000019 | 20095540 | Y | ENIDINE YI-1B5-820 | ENIDINE YI-1B5-820 |
57991282100019 | 20224307 | Y | ENIDINE YI-1B5-821 | ENIDINE YI-1B5-821 |
57991283100019 | 20095541 | Y | ENIDINE YI-1B6-831 | ENIDINE YI-1B6-831 |
1B6-833 | 20263189 | N | 1B6-833 | 1B6-833 |
57991283300019 | 20095542 | Y | ENIDINE YI-1B6-833 | ENIDINE YI-1B6-833 |
57991283400090 | 20806000 | Y | C 1B6-833 | C 1B6-833 |
1B6-835 | 20488587 | N | 1B6-835 | 1B6-835 |
57991283500019 | 20117074 | Y | ENIDINE YI-1B6-835 | ENIDINE YI-1B6-835 |
1B7-840 | 20680822 | N | 1B7-840 | 1B7-840 |
57991284000019 | 20095543 | Y | ENIDINE YI-1B7-840 | ENIDINE YI-1B7-840 |
57991285000000 | 20384830 | Y | 1B8-850 | 1B8-850 |
57991285000019 | 20095544 | Y | ENIDINE YI-1B8-850 | ENIDINE YI-1B8-850 |
57991286000019 | 20117076 | Y | ENIDINE YI-1B8-860 | ENIDINE YI-1B8-860 |
