| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | GUOMAT |
| Chứng nhận: | ISO/TS16949:2009 |
| Số mô hình: | 3H580384 |
| Số lượng đặt hàng tối thiểu: | 1 cái |
|---|---|
| chi tiết đóng gói: | hộp carton mạnh hoặc như khách hàng cần |
| Thời gian giao hàng: | 2-8 ngày làm việc |
| Điều khoản thanh toán: | T / T, Western Union, paypal hoặc những người khác |
| Khả năng cung cấp: | 1000 chiếc / tuần |
| Vật chất: | Hợp kim nhôm và cao su | Đá lửa: | W01-358-7306 |
|---|---|---|---|
| Sự bảo đảm: | 12 tháng | Khối lượng tịnh: | 19,5 kg |
| Tên khác: | Bộ cách ly lò xo công nghiệp | Khả năng áp lực: | 0,2-0,8 M |
| Trọng lượng thô: | 20,5 kg | Mặt bích: | có hay không |
| Phương thức kết nối: | Kết nối mặt bích | Kích thước vòng bích: | 638 mm |
| BOLT CIRCLE DIA: | 596 mm | ||
| Điểm nổi bật: | Lỗ vít lò xo không khí công nghiệp,W01-358-7306,638mm Lỗ vít lò xo không khí công nghiệp |
||

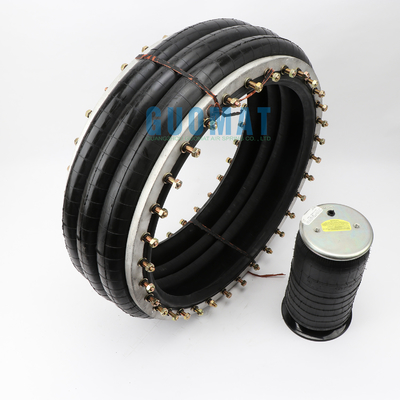

W01-358-7306 Firestone Lò xo khí công nghiệp Inch Lỗ vít hai ply Kiểu ống thổi cường độ cao 321
Thông số kỹ thuật lò xo không khí biến đổi ba công nghiệp
Mô tả hội
Sự miêu tả
Số thứ tự lắp ráp
Phong cách 321
Vòng hạt bằng nhôm có gân (khoảng cách không bằng nhau) 17/8 b, n, w
Số ống thổi Firestone:321
Số bộ phận Firestone: W01-358-7306
Số bộ phận Firestone: W01 358 7306
Số bộ phận Firestone: W013587306
Các kích thước của W01-358-7306 FirestoneKhông khí mùa xuân:
| Số linh kiện của nhà sản xuất |
W01-358-7306, W013587306, W01 358 7306 WO1-358-7306, WO13587306 WO1 358 7306 |
Loại vòng hạt | 4 |
| Đường kính tối đa @ 7 Bar (mm) | 709 | Dim # C (Đường kính vòng tròn bu lông mm) | 597 |
| Chiều cao tối đa (mm) | 114 | Số lượng bu lông (mỗi vòng) | 32 |
| Hành trình tối đa (mm) | 361 | Chiều cao thiết kế (mm) | 381 |
| Chiều cao có thể sử dụng tối thiểu (mm) | 475 | 3 vạch (kN) | 78,5 |
| 25 mm (kN) | 174,6 | 5 vạch (kN) | 132,9 |
| 50% hành trình tối đa (kN) | 150 | 7 vạch (kN) | 187,9 |
| Hành trình tối đa (kN) | 106,5 | Tần số tự nhiên (@ 5 Bar) (fn (Hz) | 1,2 |
| Kỹ thuật áp dụng? | 113 | 7 Hz | 97 |
| Vật chất | 2 lớp, dây cường độ cao | 13 Hz | 99.3 |
| 25 Hz | 99,8 |
Dữ liệu của W01-358-7306 Firestone Không khí mùa xuân:
|
Chiều cao lắp ráp (mm)
|
440 | 400 | 360 | 320 | 280 | 240 | 200 | 160 | |
| Thể tích @ 7 BAR (cu cm) | 135784 | 125615 | 114722 | 102796 | 90465 | 77839 | 64589 | 50778 | |
| Diện tích EFF @ 7 BAR (cm sq) | 2394 | 2596 | 2757 | 2897 | 3026 | 3151 | 3277 | 3407 | |
|
kN Force
|
@ 3 THANH
|
67,39 | 74,50 | 80.12 | 84,65 | 88,33 | 91,63 | 95,16 | 99,35 |
|
@ 4 THANH
|
92,19 | 101,14 | 108,37 | 114,48 | 119,71 | 124.49 | 129,35 | 134,85 | |
|
@ 5 THANH
|
116,52 | 127,36 | 136,16 | 143,61 | 150.09 | 156.08 | 162,19 | 168,98 | |
|
@ 6 THANH
|
143,26 | 155,70 | 165,72 | 174,35 | 182.12 | 189,54 | 197.05 | 204,99 | |
|
@ 7BAR
|
167,54 | 181,66 | 192,94 | 202,76 | 211,80 | 220,56 | 229,36 | 238.43 |
Dữ liệu 2 của W01-358-7306 Firestone Không khí mùa xuân:
| Đặc tính động ở Chiều cao thiết kế 380 mm (Chỉ cần thiết cho thiết kế bộ cách ly Airmount) | |||
|
Máy đo Sức ép (QUÁN BA) |
Tải (KN) | Tốc độ lò xo (kN / m) | Tần số tự nhiên Hz |
| 3 | 77.48 | 465 | 1,22 |
| 4 | 104,95 | 592 | 1.18 |
| 5 | 132,00 | 716 | 1.16 |
| 6 | 160,98 | 839 | 1,14 |
| 7 | 187.60 | 954 | 1.12 |
Các chi tiết có lỗ hổng 1 của W01-358-7306 Firestone Không khí mùa xuân:
Độ sâu chi tiết 2 của W01-358-7306 Firestone Không khí mùa xuân:
