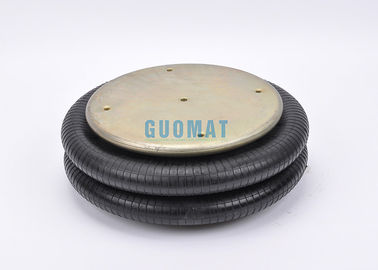

FD 530-22 CI Bộ truyền động lò xo không khí kép Convolution 12 tháng Bảo hành

FD 530-22 CI Bộ truyền động lò xo không khí kép Convolution 12 tháng Bảo hành

  • FD 530-22 CI Bộ truyền động lò xo không khí kép Convolution 12 tháng Bảo hành
  • FD 530-22 CI Bộ truyền động lò xo không khí kép Convolution 12 tháng Bảo hành
  • FD 530-22 CI Bộ truyền động lò xo không khí kép Convolution 12 tháng Bảo hành
  • FD 530-22 CI Bộ truyền động lò xo không khí kép Convolution 12 tháng Bảo hành
  • FD 530-22 CI Bộ truyền động lò xo không khí kép Convolution 12 tháng Bảo hành
FD 530-22 CI Bộ truyền động lò xo không khí kép Convolution 12 tháng Bảo hành
Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: GUOMAT
Chứng nhận: ISO/TS16949:2009
Số mô hình: 2B53022
Thanh toán:
Số lượng đặt hàng tối thiểu: 1pc
chi tiết đóng gói: hộp carton mạnh hoặc như khách hàng cần
Thời gian giao hàng: 2-8 ngày làm việc
Điều khoản thanh toán: T / T, Western Union, Paypal hoặc những người khác
Khả năng cung cấp: 1000 chiếc / tuần
Tiếp xúc
Chi tiết sản phẩm
Vật chất: Thép và cao su Contitech: FD530-22
Sự bảo đảm: 12 tháng Cân nặng: 6,9 kg
Tên khác: Túi treo khí Khả năng áp lực: 0,2-0,8 M
kích cỡ gói: 38 * 38 * 22 cm
Điểm nổi bật:

lò xo không khí

,

lò xo trợ giúp không khí

FD 530-22 CI Túi khí công nghiệp đôi Convolution Air Spring Actuator





Các thông số kỹ thuật của



Nut / Blind Nut

Răng vít (đai ốc) nắp trên: 4 chiếc X M10X1.75

Khoảng cách tâm trục vít của tấm phủ trên: 159 mm

Nắp dưới cùng Vít (Đai ốc) Răng: 2 chiếc X M10X1.75

Khoảng cách tâm trục vít của tấm bìa dưới: 159 mm

Lỗ khí / Đầu vào khí / Lắp khí

Lỗ khí / Đầu vào không khí: 3 / 4NPT, Stud kết hợp / Đầu vào khí

Tấm bìa

Đường kính tấm bìa trên (Chiều rộng): 315 mm

Đường kính tấm bìa dưới cùng (Chiều rộng): 315 mm

Ống thổi cao su

Ống thổi cao su Đường kính tối đa: 395 mm

Chiều cao tối đa: 300 mm

Hành trình làm việc: 90 mm

Khối đệm / Khối đệm

Với khối đệm

Vành đai / Vòng đai

With Girdle Hoop: One Pieces of Girdle Hoop



Kiểu
Số thứ tự
Chỉ ống thổi cao su
60406
với các tấm uốn, cửa hút khí G1 / 4
A = 79,4 mm lệch tâm
61362
với các tấm uốn, cửa hút gió G3 / 4
A = 79,4 mm lệch tâm
66512
với các tấm uốn, cửa hút khí G1
A = 79,4 mm lệch tâm
2682075000



Trọng lượng tổng thể 6,9 kg



Nhà sản xuất thiết bị gốc OEM:



GUOMAT SỐ: 2B53022



Contitech No: FD530-22 311

Contitech No: FD530 22 311

Contitech Không:Còn được gọi là: 64545,

Contitech Không:FD530-22321


Có thể so sánh: W013587136,

W01-358-7136,

WO13587136,

WO1-358-7136

NGƯỜI DÙNG: 21T2 W01-358-7135

NGƯỜI DÙNG: 21T2 W01 358 7135

NGƯỜI DÙNG: 21T2 W013587135


GOODYEAR: 2B14-360

GOODYEAR: 2B14360

GOODYEAR: 2B14 360


GOODYEAR :: 556 22 8 554

NĂM TỐT LÀNH:: 556-22-8-554

NĂM TỐT LÀNH:: 556228554





Cách ly rung động - giá trị đặc tính động

Chiều cao thiết kế H: khuyến nghị 250mm, tối thiểu 225mm

Áp suất p [bar]

3

4

5

6

7

số 8

TậpV [l]

Buộc (Tải) [kN]

15,2

20,7

25,8

31,5

36,8

42



Tốc độ lò xo [N / mm]

222,5

286

349,5

413

476,5

540

19



Tần số tự nhiên [Hz]

1,9

1,8

1,8

1,8

1,8

1,7







Ứng dụng khí nén - giá trị đặc tính tĩnh

Lực lượng F [kN]

Áp suất p [bar]

3

4

5

6

7

số 8

TậpV [l]

Chiều cao H [mm]

260

14.1

19.3

24.1

29,5

34,5

39.4

20

220

18,2

24.4

30,5

37

43,2

49.1

17

180

21

28,2

35.3

42,6

49,7

56,8

14

140

23.1

31

38,7

46,5

54.3

61,9

11

100

24.4

32.3

40.4

48,7

56,8

64,7

7.2



FD 530-22 CI Bộ truyền động lò xo không khí kép Convolution 12 tháng Bảo hành 0

FD 530-22 CI Bộ truyền động lò xo không khí kép Convolution 12 tháng Bảo hành 1FD 530-22 CI Bộ truyền động lò xo không khí kép Convolution 12 tháng Bảo hành 2





các loại guomat air spring khác tham khảo thêmFD 530-22:



GUOMAT KHÔNG. Tài liệu tham khảo Đặt hàng KHÔNG. Lực lượng (lbs) OD tối đa (trong) Chiều cao thiết kế (in) Chiều cao Thuật kể thường xuyên. [Cpm]
80 psi 100 psi Min TỐI ĐA
FD 530 22 311 FD 530-22 311 161326 6530 8170 15 9,8 3,3 12,2 108
FD 530 22 316 FD 530-22 316 161327 6530 8170 15 9,8 4.1 12,2 108
FD 530 22 321 FD 530-22 321 161328 6530 8170 15 9,8 4.1 12,2 108
FD 530 22 342 FD 530-22 342 161329 6530 8170 15 9,8 4.1 12,2 108
FD 530 22 345 FD 530-22 345 161330 6530 8170 15 9,8 4.1 12,2 108
FD 530 22 374 FD 530-22 374 161331 6530 8170 15 9,8 3,3 12,2 108





Ghi chú:



Việc lắp đặt các thành phần hoặc bộ dụng cụ chỉ nên được thực hiện bởi những người có kinh nghiệm trong việc lắp đặt và vận hành chính xác các hệ thống trên xe.Người lắp đặt một thành phần hoặc bộ công cụ cũng chịu trách nhiệm xác định tính phù hợp của thành phần hoặc bộ công cụ đó đối với một ứng dụng cụ thể.
Các nhà sản xuất và nhà phân phối không chịu trách nhiệm về việc sử dụng sai các sản phẩm này.Hãy chắc chắn rằng bạn sử dụng nó theo hướng dẫn và đảm bảo rằng phương tiện hoặc thiết bị bạn đang sử dụng không phù hợp vì các loại xe và thiết bị khác nhau rất khác nhau.Nhà sản xuất và nhà phân phối không chịu trách nhiệm về sản phẩm bạn mua tại đây.
